Notice d'utilisation Renault Master 2014: Éclairages et signalisations extérieurs

 Feux de position

Tournez la bague 3 jusqu'à l'apparition du symbole en face du repère 2.

Le tableau de bord s'éclaire.

Feux de position latéraux (suivant véhicule)

Ils permettent aux autres usagers de la route de voir le gabarit du véhicule.

Ils s'allument lors de l'activation des feux de position.

Feux de croisement

Fonctionnement manuel

Tournez la bague 3 jusqu'à l'apparition du symbole en face du repère 2. Ce témoin s'allume au tableau de bord.

Fonctionnement automatique (suivant véhicule)

Tournez la bague 3 jusqu'à l'apparition du symbole AUTO en face du repère 2 : moteur tournant, les feux de croisement s'allument ou s'éteignent automatiquement en fonction de la luminosité extérieure, sans action sur la manette 1.

En cas de stationnement sur le bas côté de la chaussée, si la porte de coffre est ouverte, les feux arrière peuvent être masqués. Vous devez avertir les autres usagers de la route de la présence de votre véhicule au moyen d'un triangle de présignalisation ou autres dispositifs prescrits par la législation locale du pays où vous vous trouvez.

Avant de prendre la route la nuit : vérifiez le bon fonctionnement de l'équipement électrique et réglez vos projecteurs (si vous n'êtes pas dans vos conditions de charge habituelles).

De manière générale, veillez à ce que les feux ne soient pas occultés (saleté, boue, neige, transport d'objets pouvant les cacher).

Feux additionnels de virage

Suivant véhicule, lors de la prise de virage, si les feux de croisement sont allumés et sous certaines conditions de conduite (vitesse, angle du volant, en marche avant...), des feux complémentaires s'allument pour éclairer l'intérieur du virage.

Nota : sous certaines conditions d'utilisations prolongée, ce système étant prévu pour fonctionner un temps limité, il se coupe automatiquement.

Fonction " éclairage extérieur d'accompagnement "

Cette fonction permet d'allumer momentanément les feux de croisement (pour éclairer l'ouverture d'un portail...).

Moteur arrêté et feux éteints, la bague 3 en position 0, tirez la manette 1 vers vous : les feux de croisement s'allument pendant environ une minute. Pour prolonger cette durée, vous pouvez tirer la manette jusqu'à quatre fois (temps total limité à quatre minutes). Pour arrêter l'éclairage avant l'arrêt automatique, tournez la bague 3 dans une position quelconque puis ramenez-la en position 0.

Feux de route

La manette 1 en position feux de croisement, tirez la manette vers vous.

Lorsque les feux de route sont allumés, un témoin s'allume au tableau de bord.

Pour revenir en position feux de croisement, tirez de nouveau la manette 1 vers vous.

Feux de route
automatiques

Suivant véhicule, ce système allume et éteint les feux de route automatiquement.

il utilise une caméra située derrière le rétroviseur intérieur pour détecter les véhicules suivis et les véhicules venant en sens inverse.

Les feux de route s'allument automatiquement si :

• la luminosité extérieure est faible ;
• aucun autre véhicule, ni éclairage n'est détecté ;
• la vitesse du véhicule est supérieure à environ 45 km/h.

Si une des conditions ci-dessus n'est pas remplie, le système repasse en feux de croisement.

Le système " feux de route automatiques " ne peut, en aucun cas, remplacer la vigilance et la responsabilité du conducteur quant à l'éclairage du véhicule et de son adaptation aux conditions de luminosités, de visibilité et de circulation.

Le système peut être perturbé dans certaines conditions, notamment :

• les conditions climatiques extrêmes (pluie, neige, brouillard...) ;
• pare-brise ou caméra obstruée ;
• lorsqu'un véhicule suivi ou de face possède un éclairage peu visible ou masqué ;
• mauvais réglage des feux avant ;
• systèmes réfléchissants ;
• ...

Activation

Tournez la bague 3 jusqu'à l'apparition du symbole AUTO en face du repère 2.

Tirez sur la manette 1 pour activer les feux de route. Le témoin s'allume
au tableau de bord.

Désactivation

• Tirez de nouveau la manette 1 ;
• ou, tournez la bague 3 dans une autre position que AUTO.

Le témoin s'éteint au tableau de
bord.

L'utilisation, de nuit, d'un système de navigation portable dans la zone du pare-brise située sous la caméra est susceptible de perturber le fonctionnement du système " feux de route automatiques " (risque de reflets sur le pare-brise).

Feux de brouillard avant

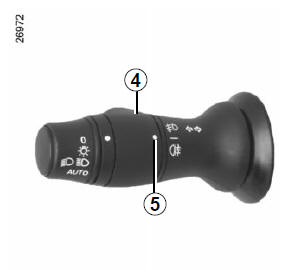

Tournez l'anneau central 4 de la manette jusqu'à l'apparition du symbole en face du repère 5.

Les feux de brouillard avant ne fonctionnent que si l'éclairage extérieur est activé. Un témoin s'allume au tableau de bord.

Feux de brouillard
arrière

Tournez l'anneau central 4 de la manette jusqu'à l'apparition du symbole en face du repère 5.

Les feux de brouillard arrière ne fonctionnent que si l'éclairage extérieur est activé. Un témoin s'allume au tableau de bord.

N'oubliez pas d'interrompre le fonctionnement de ces feux quand il n'y a plus nécessité pour ne pas gêner les autres usagers.

L'extinction de l'éclairage extérieur entraîne l'extinction des feux de brouillard arrière ou le retour à la position feux de brouillard avant (lorsque le véhicule en est équipé).

Extinction des feux

Il y a deux possibilités :

• Manuellement, amenez la bague 3 en position 0 ;
• automatiquement, les feux s'éteignent après l'arrêt du moteur, à l'ouverture de la porte conducteur ou au verrouillage du véhicule. Dans ce cas, au démarrage moteur suivant, les feux se rallumeront dans la position de la bague 3.

Alarme sonore d'oubli d'éclairage

À l'ouverture de la porte conducteur, une alarme sonore se déclenche pour vous signaler que les feux sont restés allumés alors que le contact moteur est coupé (pour éviter la décharge de la batterie...).

Réglage électrique de la hauteur des faisceaux

La commande A permet de corriger la hauteur des faisceaux.

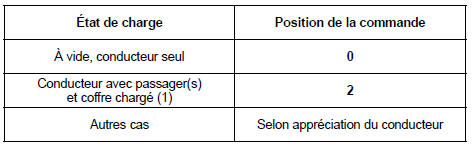

Tournez la commande A pour régler les projecteurs en fonction de la charge.

Cette commande ne fonctionne que lorsque l'éclairage est en position feux de croisement.

(1) État de charge atteignant la masse maximum autorisée.

AVERTISSEURS SONORES ET LUMINEUX

Feux indicateurs de direction

Manoeuvrez la manette 1 dans le plan du volant et dans le sens où vous allez tourner le volant.

En conduite sur autoroute, les manoeuvres du volant sont généralement insuffisantes pour ramener automatiquement la manette à son point de départ.

Il existe une position intermédiaire sur laquelle vous devez maintenir la manette pendant la manoeuvre.

Vous pouvez aussi amener brièvement la manette 1 en position intermédiaire, alors le feu indicateur clignotera trois fois.

En relâchant la manette, celle-ci revient automatiquement à son point de départ.

Avertisseur sonore

Appuyez sur les côtés 2 du coussin du volant.

Avertisseur lumineux

Pour obtenir un appel lumineux, tirez la manette 1 vers vous.

Feux de détresse

Appuyez sur le contacteur 3.

Ce dispositif actionne simultanément les quatre feux clignotants et les répétiteurs latéraux. Il n'est à utiliser qu'en cas de danger pour avertir les autres automobilistes que vous êtes contraint à vous arrêter dans un endroit anormal voire interdit ou dans des conditions de conduite ou de circulation particulières.

Suivant véhicule, en cas de très forte décélération, les feux de détresse peuvent s'allumer automatiquement. Vous pouvez les éteindre en appuyant sur le contacteur 3.
