Notice d'utilisation Renault Master 2014: Banquettes arrière - Votre confortNotice d'utilisation Renault Master 2014: Banquettes arrière

Banquettes arrière


Accès aux places arrière

Basculez la poignée 1 vers l'arrière pour abaisser le dossier.

Pour remettre le siège en place, ramenez le dossier en position.

Pour des raisons de sécurité, effectuez ces réglages véhicule à l'arrêt.

Banquettes arrière


Dépose de la banquette

Pour chacune des banquettes, soulevez les leviers 2 situés à l'arrière de chaque banquette. Les ergots 3 sortent pour indiquer que la banquette est déverrouillée.

Tirez la banquette vers l'arrière de manière à dégager les points d'ancrage puis soulevez-la pour pouvoir la sortir.

Le démontage des points d'ancrage est interdit.

La masse de la banquette est importante (environ 65kg). Pour votre sécurité, veillez à la manoeuvrer avec précaution.

Risque de blessures.

Banquettes arrière


Repose de la banquette

La banquette se verrouille automatiquement.

Vérifiez que les ergots rouges 3 ne sont plus apparents.

Banquettes arrière


Il est impératif de positionner les banquettes arrière sur les points d'ancrage d'origine.

L'usage " banquettes dos à la route " est interdit en roulage.

Les banquettes des rangs 2 et 3 ne sont pas interchangeables, ne pas forcer lors de leur repose.

Risques de dégradation.

Lors des manoeuvres de la banquette arrière, assurez-vous de la propreté des ancrages de la banquette (ils doivent être exempts de graviers, chiffons, ou tout autre élément pouvant gêner le bon verrouillage de la banquette).

ÉQUIPEMENT MULTIMÉDIA

ÉQUIPEMENT MULTIMÉDIA


La présence et l'emplacement de ces équipements dépendent de l'équipement multimédia du véhicule.

  1. Radio ;
  2. Prises multimédia ;
  3. commande sous volant ;
  4. écran tactile multimédia ;

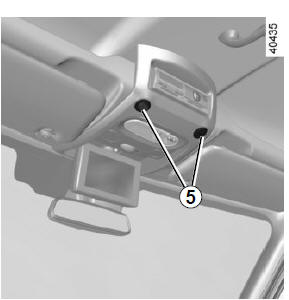

  5. micro.

Pour le fonctionnement de ces équipements : consultez la notice de l'équipement.

ÉQUIPEMENT MULTIMÉDIA


Utilisation du téléphone

Nous vous rappelons la nécessité de respecter la législation en vigueur concernant l'utilisation de ce type d'appareil.

ÉQUIPEMENT MULTIMÉDIA


TRANSPORT D'OBJETS

TRANSPORT D'OBJETS


Transport d'objets dans la cellule arrière

Suivant véhicule, les anneaux 1 et 2 permettent aux objets transportés de ne pas basculer. Le nombre d'anneaux et leur emplacement peut différer suivant véhicule.

Les anneaux 2 servent uniquement à éviter le basculement d'une charge. Elle doit être préalablement fixée aux anneaux de fixation 1 sur le plancher du véhicule.

TRANSPORT D'OBJETS


Positionnez toujours les objets les plus lourds directement sur le plancher.

Utilisez, lorsque le véhicule en est équipé, les points d'arrimage situés sur le plancher du coffre. Le chargement doit être fait de manière à ce qu'aucun objet ne puisse être projeté en avant sur les occupants lors d'un freinage brusque. Bouclez les ceintures de sécurité des places arrière même lorsqu'il n'y a pas d'occupant.

TRANSPORT D'OBJETS

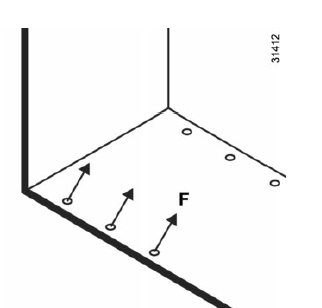

F max : 625 daN

TRANSPORT D'OBJETS

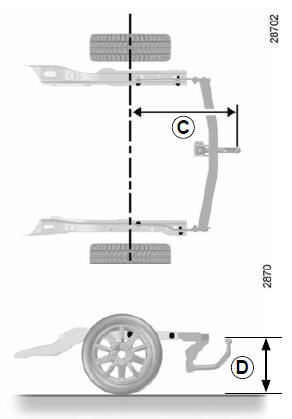

Traction roues simples C = 1 110 mm.

Propulsion roues simples C = 1 760 mm.

Propulsion roues jumelées C = 1 753 mm.

TRANSPORT D'OBJETS


Remorquage

Installation de la boule de remorquage

Positionnez la boule afin de respecter la hauteur D qui doit être comprise entre 350 et 420 mm, véhicule chargé.

Serrez les boulons 3 en respectant un couple de serrage de 196 N. m (Newtons.mètre).

Charge admise sur le point d'attelage, masse maxi. remorque freinée et non freinée : reportez-vous au chapitre 6, paragraphe " Masses ".

Choix et montage de l'attelage

Masse maximum de l'attelage : 26 kg Pour le montage et les conditions d'utilisation, consultez la notice de montage de l'équipement.

Il est conseillé de garder cette notice avec les autres documents de bord.

Si la boule d'attelage masque la plaque d'immatriculation ou le feu de brouillard arrière du véhicule, vous devez la retirer lorsque vous ne tractez pas.

Dans tous les cas, veillez à respecter les lois locales.
