Le Tiguan 2008 - Service Training / Équipement électrique

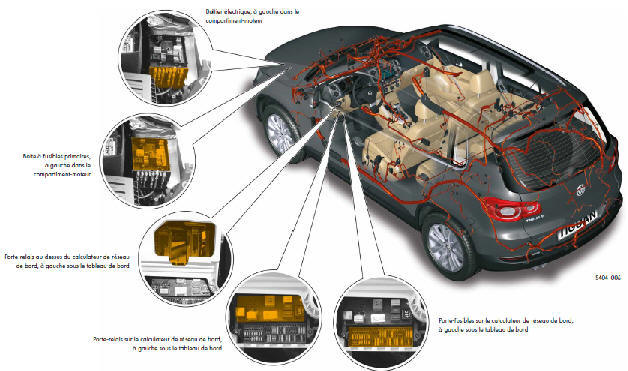

Les boîtes à fusibles et les emplacements de relais dans le réseau de bord

Emplacements de montage

Emplacements de montage

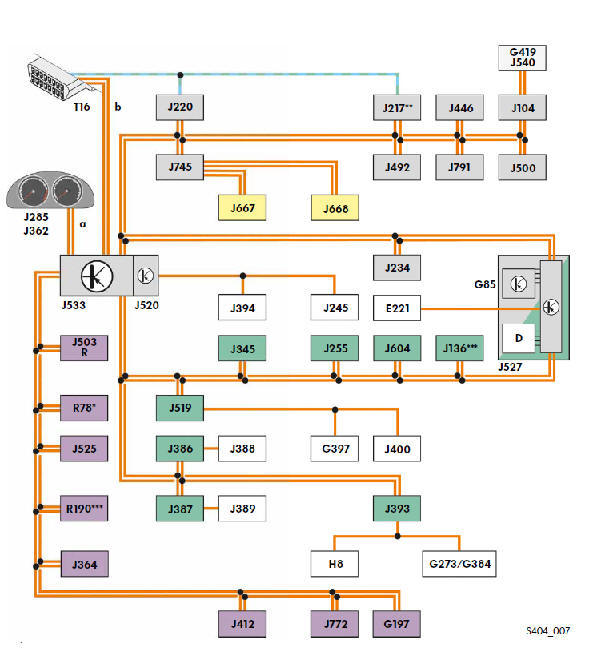

Le concept de mise en réseau

Le concept de mise en réseau


Légende

Bus de données CAN propulsion


Bus de données CAN confort


Bus de données CAN
infodivertissement

Bus de données CAN capteur


Bus de données CAN combiné
d'instruments

Bus de données CAN diagnostic


Bus de données CAN feux
directionnels

Bus de données LIN


Câble de bus de données CAN


Câble de bus de données LIN


Câble K


Légende

D Contact-démarreur

E221 Unité de commande au volant

(volant multifonction)

G85 Capteur d'angle de braquage

G197 Transmetteur de champ magnétique (boussole)

G273 Détecteur pour protection volumétrique

G384 Transmetteur d'inclinaison du véhicule

G397 Détecteur de pluie et de luminosité

G419 Unité de capteurs ESP

H8 Avertisseur sonore d'alarme antivol

J104 Calculateur d'ABS

J136***Calculateur de réglage du siège à mémoire/réglage de la colonne de direction

J217** Calculateur de boîte automatique

J220 Calculateur pour Motronic

J234 Calculateur de sac gonflable

J245 Calculateur d'ouverture/fermeture de toit coulissant

J255 Calculateur de Climatronic (et Climatic)

J285 Calculateur dans le combiné d'instruments

J345 Calculateur d'identification de remorque

J362 Calculateur d'antidémarrage

J364 Calculateur de chauffage d'appoint

J386 Calculateur de porte, côté conducteur

J387 Calculateur de porte, côté passager avant

J388 Calculateur de porte arrière gauche

J389 Calculateur de porte arrière droite

J393 Calculateur central de système confort

J394 Calculateur de store de pavillon

J400 Calculateur de moteur d'essuie-glace

J412 Calculateur d'électronique de commande du téléphone portable

J446 Calculateur d'aide au stationnement

J492 Calculateur de la transmission intégrale

J500 Calculateur d'assistance de direction

J503 Calculateur avec unité d'affichage pour

autoradio et système de navigation

J519 Calculateur de réseau de bord

J520 Calculateur de réseau de bord 2

J525 Calculateur du processus d'ambiance sonore DSP

J527 Calculateur d'électronique de colonne de direction

J533 Interface de diagnostic du bus de données

J540 Calculateur de frein de stationnement électromécanique

J604 Calculateur de chauffage d'appoint à air

J667 Module de puissance de projecteur gauche

J668 Module de puissance de projecteur droit

J745 Calculateur de feux directionnels et de réglage du site des projecteurs

J772 Calculateur de système de caméra de recul

J791 Calculateur d'assistant aux manoeuvres de stationnement

R Autoradio

R78* Syntoniseur TV

R190 Syntoniseur de radio numérique satellitaire***

T16 Prise de diagnostic

* uniquement Japon

** uniquement avec boîte de vitesses automatique

*** uniquement région Amérique du Nord (Am. du N.)

L'interface de diagnostic du bus de données J533 constitue l'interface pour la communication des systèmes de bus de données :

Les systèmes de bus de données suivants sont montés, en tant que sous-systèmes de bus, en aval d'un système de bus de données CAN :

Vitesses de transmission

Bus de données CAN propulsion : 500kbit/s

Bus de données CAN confort : 100kbit/s

Bus de données CAN infodivertissement : 100kbit/s

Bus de données CAN capteur : 500kbit/s

Bus de données CAN combiné d'instruments : 500kbit/s

Bus de données CAN diagnostic : 500kbit/s

Bus de données CAN feux directionnels : 500kbit/s

Bus de données LIN : 19,2kbit/s
