Notice d'utilisation Volkswagen Tiguan 2016: Remorquage et démarrage par remorquage
Respectez les prescriptions du Code de la route lors du remorquage et du
démarrage par remorquage.
Pour des raisons techniques, un véhicule dont la batterie est déchargée ne
doit pas être remorqué.
Les véhicules équipés du système sans clé de fermeture et de démarrage
Keyless Access ne peuvent être remorqués que si le
contact d'allumage est mis !
Un remorquage effectué lorsque le moteur est à l'arrêt et le contact
d'allumage mis, décharge la batterie. En fonction de l'état de
charge de la batterie, la tension peut, au bout de quelques minutes, chuter à un
point tel qu'aucun consommateur électrique du
véhicule (par ex. le signal de détresse) ne fonctionne plus. Sur les véhicules
équipés du système Keyless Access, il se peut que le
volant se verrouille →
Informations complémentaires et avertissements
- Vues extérieures → Vues extérieures
- Passage des rapports → Passage des rapports
- Gestion moteur et épuration des gaz d'échappement → Gestion moteur et
épuration des gaz d'échappemen
- Démarrage de fortune→ Démarrage de fortune
AVERTISSEMENT
Ne remorquez jamais un véhicule privé de son alimentation électrique.
- Ne retirez jamais la clé du véhicule du contact- démarreur et
ne coupez jamais le contact d'allumage à du bouton l'aide
de démarrage. Le verrouillage électronique de colonne de direction peut
s'activer subitement. Il vous est alors
impossible de manoeuvrer le véhicule. Cela peut entraîner la perte du
contrôle du véhicule, des accidents et des
blessures graves.
- Si, lors du remorquage, le véhicule était privé de son
alimentation électrique, interrompez immédiatement le
remorquage et faites appel à un spécialiste.
AVERTISSEMENT
Le comportement routier ainsi que l'efficacité de freinage se
trouvent considérablement modifiés en cas de remorquage du
véhicule. Pour réduire le risque d'accident ou de blessures graves, tenez compte
des points suivants
En tant que conducteur du véhicule tracté
- Étant donné que le servofrein ne fonctionne pas, l'effort Ã
appliquer sur la pédale pour freiner est nettement
plus important. Restez toujours vigilant afin de ne pas entrer en collision
avec le véhicule tracteur
- La direction assistée ne fonctionnant pas lorsque le moteur est
à l'arrêt, vous devez déployer plus de force
pour tourner le volant.
En tant que conducteur du véhicule tracteur
- Accélérez prudemment et modérément.
- Évitez toute manoeuvre de freinage et de conduite soudaine
- Freinez en anticipant plus que d'habitude et en exerçant pour
ce faire une pression légère sur la pédale.
MISE EN GARDE
Déposez et reposez avec précaution le cache et l'oeillet de remorquage
afin de ne pas endommager le véhicule, par ex. la
peinture.
- Du carburant imbrûlé risque sinon de parvenir dans le catalyseur
et de l'endommager lors du remorquage.
Conseils relatifs au démarrage par remorquage
N'effectuez pas de démarrage par remorquage sur votre véhicule. Préférez un
démarrage de fortune → Démarrage de
fortune
Pour des raisons techniques, vous ne devez pas faire démarrer les véhicules
suivants par remorquage :
- Véhicules à boîte automatique.
- Véhicules avec système de fermeture et de démarrage sans clé Keyless
Access, parce que le verrouillage électronique de
la colonne de direction pourrait ne pas se déverrouiller.
- Véhicules avec frein de stationnement électronique car il est possible
que le frein ne se desserre pas.
- Sur un véhicule dont la batterie est déchargée, il se peut que les
calculateurs du moteur ne fonctionnent pas de façon
irréprochable.
S'il est malgré tout nécessaire de faire démarrer le véhicule par
remorquage (boîte mécanique)
- Engagez la 2e ou la 3e vitesse.
- Maintenez l'embrayage enfoncé.
- Mettez le contact d'allumage et activez les feux de détresse.
- Lorsque les deux véhicules sont en mouvement, levez le pied de la pédale
d'embrayage.
- Dès que le moteur a démarré, appuyez sur la pédale d'embrayage et passez
au point mort pour éviter d'entrer en
collision avec le véhicule tracteur.
MISE EN GARDE
Quand vous faites démarrer votre véhicule par remorquage, du carburant
imbrûlé risque de pénétrer dans le catalyseur et de
l'endommager.
Conseils relatifs au remorquage
Câble ou barre de remorquage
Le remorquage avec une barre est préférable pour ménager les véhicules et
assurer la sécurité. C'est uniquement à défaut de
barre de remorquage que vous pouvez utiliser un câble de remorquage.
Le câble de remorquage doit être élastique afin de ménager les deux véhicules.
Utilisez un câble en fibres synthétiques ou un
câble fabriqué dans un matériau présentant une élasticité similaire.
Fixez le câble ou la barre de remorquage uniquement aux oeillets prévus à cet
effet ou au dispositif d'attelage → Traction d'une
remorque .
Les véhicules équipés d'un dispositif d'attelage de première monte doivent
remorquer uniquement avec une barre de
remorquage spécialement adaptée pour être montée sur une boule d'attelage→
Traction d'une remorque
Si votre véhicule doit être remorqué
Vérifiez s'il est possible de remorquer votre véhicule → Quand ne devez-vous
pas remorquer votre véhicule ?
- Mettez le contact d'allumage.
- Amenez le levier de vitesses au point mort ou engagez le levier
sélecteur en position N → Passage des rapports .
- Ne faites pas remorquer votre véhicule à une vitesse supérieure à 50
km/h (30 mph).
- Ne faites pas remorquer votre véhicule sur un trajet de plus de 50 km.
- Dans le cas des véhicules à boîte automatique, le remorquage avec une
dépanneuse ne doit être effectué qu'avec les
roues avant soulevées.
Remorquage des véhicules avec transmission intégrale (4MOTION)
Les véhicules à transmission intégrale (4MOTION) peuvent être remorqués Ã
l'aide d'une barre de remorquage ou d'un câble de
remorquage. Si vous remorquez le véhicule avec l'essieu avant ou arrière soulevé,
le moteur ne doit pas tourner, sinon la chaîne
cinématique risque d'être endommagée.
Quand ne devez-vous pas remorquer votre véhicule ?
- Lorsque, à la suite d'un endommagement, la boîte de vitesses du véhicule
ne contient plus de lubrifiant.
- Lorsque la batterie est déchargée, parce que la direction reste bloquée
et que le frein de stationnement électronique et le
verrouillage électronique de colonne de direction ne peuvent pas être
désactivés.
- Lorsque la distance de remorquage est supérieure à 50 km.
- Lorsque la mobilité des roues ou le fonctionnement de la direction ne
peut plus être assuré(e), par exemple suite à un
accident.
Lors du remorquage d'un autre véhicule, tenez compte des points suivants
- Respectez les dispositions légales.
- Respectez les consignes de remorquage figurant dans le Livre de Bord du
véhicule à remorquer
Le véhicule ne peut être remorqué que si le frein de stationnement
électronique et le verrouillage électronique de la colonne de
direction sont désactivés. En cas de panne de courant ou de dysfonctionnement de
l'équipement électrique, vous devez démarrer
le moteur en effectuant un démarrage de fortune, ceci afin de désactiver le
frein de stationnement électronique et le verrouillage
électronique de la colonne de direction.
Montage de l'oeillet de remorquage à l'avant

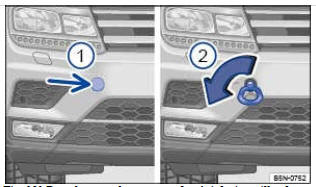

Fig. 282 Dans le pare-chocs avant, du côté droit: oeillet de remorquage
Le logement prévu pour l'oeillet de remorquage à visser se trouve dans le
pare-chocs avant côté droit, derrière un cache (flèche)
→ Fig. 282 .
Vous devez toujours conserver l'oeillet de remorquage à bord du véhicule.
Tenez compte des conseils relatifs au remorquage→ Conseils relatifs au
remorquage
Montage de l'oeillet de remorquage à l'avant
- Prenez l'oeillet de remorquage dans l'outillage de bord rangé dans le
coffre à bagages → Outillage de bord
- Appuyez sur la zone inférieure du cache → Fig. 282 (1) (flèche) pour
défaire le crantage du cache.
- Retirez le cache et laissez-le pendre au véhicule.
- Vissez l'oeillet de remorquage → Fig. 282 (2) aussi fermement que
possible dans son logement dans le sens de la
flèche → . Utilisez un
objet approprié permettant de visser complètement et fermement l'oeillet de
remorquage
dans la fixation.
- Après le remorquage, dévissez à l'aide d'un objet approprié l'oeillet de
remorquage en le tournant dans le sens inverse
de la flèche.
- Mettez en place l'ergot de fixation inférieur du cache dans l'ouverture
prévue dans le pare-chocs et appuyez sur la zone
supérieure du cache jusqu'à ce que l'ergot de fixation supérieur
s'encliquette dans le pare-chocs.
- Nettoyez si nécessaire l'oeillet de remorquage et remettez-le dans
l'outillage de bord situé dans le coffre à bagages.
MISE EN GARDE
L'oeillet de remorquage doit toujours être vissé entièrement et fermement
dans la fixation. Sinon, l'oeillet de remorquage risque
de se détacher de la fixation lors du remorquage ou du démarrage par remorquage.
Montage de l'oeillet de remorquage à l'avant (R-Line)

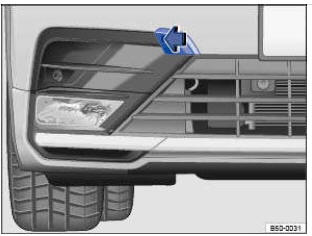

Fig. 283 Dans le pare-chocs avant droit: cache du logement de l'oeillet de
remorquage

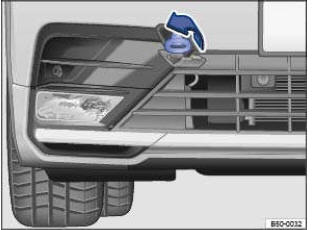

Fig. 284 Dans le pare-chocs avant, côté droit: vissage de l'oeillet de
remorquage
Le logement prévu pour l'oeillet de remorquage à visser se trouve dans le
pare-chocs avant côté droit, derrière un cache
→ Fig. 283 .
Vous devez toujours conserver l'oeillet de remorquage à bord du véhicule
Tenez compte des conseils relatifs au remorquage.
Montage de l'oeillet de remorquage à l'avant
- Prenez l'oeillet de remorquage dans l'outillage de bord rangé dans le
coffre à bagages
- Appuyez sur le bord du cache orienté vers le côté du véhicule → Fig. 283
dans le sens de la flèche pour défaire le
crantage du cache.
- Retirez le cache et laissez-le pendre au véhicule.
- Vissez l'oeillet de remorquage aussi fermement que possible dans son
logement en le tournant dans le sens inverse des
aiguilles d'une montre → Fig. 284 →
. Utilisez un objet approprié permettant de visser complètement et
fermement l'oeillet de remorquage dans la fixation.
- Après le remorquage, dévissez à l'aide d'un objet approprié l'oeillet de
remorquage en le tournant dans le sens des
aiguilles d'une montre.
- Mettez en place l'ergot de fixation du cache sur l'ouverture orientée
vers le côté véhicule du pare-chocs, et appuyez sur
la zone droite du cache jusqu'Ã ce que l'ergot de fixation droit
s'encliquette dans le pare-chocs.
- Nettoyez si nécessaire l'oeillet de remorquage et remettez-le dans
l'outillage de bord situé dans le coffre à bagages.
MISE EN GARDE
L'oeillet de remorquage doit toujours être vissé entièrement et
fermement dans la fixation. Sinon, l'oeillet de remorquage risque
de se détacher de la fixation lors du démarrage par remorquage.
Montage de l'oeillet de remorquage à l'arrière

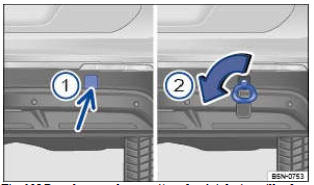

Fig. 285 Dans le pare-chocs arrière, du côté droit: oeillet de remorquage
vissé
Le logement destiné à l'oeillet de remorquage à visser se trouve dans le
pare-chocs arrière, du côté droit, derrière un cache
→ Fig. 285 (1) . Sur les véhicules avec dispositif d'attelage de première monte,
aucun logement n'est prévu derrière le cache
pour l'oeillet de remorquage à visser. Utilisez le dispositif d'attelage pour le
remorquage → Traction d'une remorque , →
.
Tenez compte des conseils relatifs au remorquage → Conseils relatifs au
remorquage
Montage de l'oeillet de remorquage à l'arrière (véhicules sans dispositif
d'attelage de première monte)
- Prenez l'oeillet de remorquage dans l'outillage de bord rangé dans le
coffre à bagages → Outillage de bord
- Appuyez sur la zone inférieure du cache → Fig. 285 (1) (flèche) pour
défaire le crantage du cache.
- Retirez le cache et laissez-le pendre au véhicule.
- Vissez l'oeillet de remorquage aussi fermement que possible dans son
logement → Fig. 285(2) dans le sens de la
flèche → . Utilisez un objet approprié permettant de visser complètement et
fermement l'oeillet de remorquage
dans la fixation.
- Après le remorquage, dévissez à l'aide d'un objet approprié l'oeillet de
remorquage en le tournant dans le sens inverse
de la flèche → Fig. 285 (2)
- Mettez en place l'ergot de fixation inférieur du cache dans l'ouverture
prévue dans le pare-chocs et appuyez sur la zone
supérieure du cache jusqu'à ce que l'ergot de fixation supérieur
s'encliquette dans le pare-chocs.
- Nettoyez si nécessaire l'oeillet de remorquage et remettez-le dans
l'outillage de bord situé dans le coffre à bagages.
MISE EN GARDE
- L'oeillet de remorquage doit toujours être vissé entièrement et
fermement dans son logement. L'oeillet de remorquage
risque sinon de se détacher de son logement lors du remorquage ou du
démarrage par remorquage.
- Les véhicules équipés d'un dispositif d'attelage de première monte
doivent remorquer exclusivement avec une barre de
remorquage spécialement adaptée pour être montée sur une boule d'attelage.
Si vous utilisez une barre de remorquage
non appropriée, vous risquez d'endommager la boule d'attelage et le véhicule.
Utilisez à la place un câble de
remorquage.
Consignes de conduite lors du remorquage
Le remorquage requiert un certain entraînement, en particulier si vous
utilisez un câble de remorquage. Il est préférable que les
deux conducteurs connaissent les particularités du remorquage. Il est donc
recommandé aux conducteurs inexpérimentés de ne
pas effectuer de remorquage.
Veillez à adopter un style de conduite excluant des forces de traction non
admissibles et des à - coups. En cas de remorquage en
dehors des chaussées bitumées, il y a toujours un risque que les éléments de
fixation soient surchargés.
Pendant le remorquage, le changement de direction peut être signalé sur le
véhicule remorqué en dépit d'un signal de détresse
activé. Actionnez à cet effet le levier des clignotants et de l'inverseur -codes,le
contact d'allumage étant mis. Le signal de
détresse s'interrompt pendant la durée de fonctionnement du clignotant. Dès que
le levier des clignotants est de nouveau en
position neutre, le signal de détresse est de nouveau activé automatiquement.
Conducteur du véhicule tracté :
- Laissez le contact d'allumage allumé afin que le volant de direction ne
soit pas bloqué et afin de pouvoir desserrer le
frein de stationnement électronique et activer les clignotants,
l'avertisseur sonore,les essuie-glaces et le lave- glase.
- Étant donné que la direction assistée ne fonctionne pas lorsque le
moteur est à l'arrêt, vous devez exercer une force plus
importante pour braquer.
- Étant donné que le servofrein ne fonctionne pas, l'effort à appliquer
sur la pédale pour freiner est nettement plus
important. Veillez à ne pas entrer en collision avec le véhicule tracteur.
- Tenez compte des informations et remarques figurant dans la notice
d'utilisation du véhicule tracteur.
Conducteur du véhicule tracteur
- Accélérez prudemment et modérément. Évitez toute manoeuvre soudaine.
- Freinez en anticipant plus que d'habitude et en exerçant pour ce faire
une pression légère sur la pédale.
- Tenez compte des informations et remarques figurant dans la notice
d'utilisation du véhicule tracté.
Si le moteur ne démarre pas à la suite d'une décharge de la batterie, vous
pouvez utiliser la batterie d'un autre véhicule pour
démarrer le moteur.
Pour le démarrage de fortune, il vous faut ...
Données du véhicule
Remarques relatives aux caractéristiques techniques
Sauf indication contraire ou séparée, les caractéristiques techniques sont
valables pour le modèle d'entr ...
Autres materiaux:
Huile-moteur
Informations complémentaires et avertissements:
Préparation des interventions dans le compartiment-moteur→ Préparation des
interventions dans le compartiment-
moteur
AVERTISSEMENT
Une manipulation impropre de l'huile-moteur risque de provoquer des
brûlures et d'autres blessures graves. ...
Ravitaillement en carburant
Informations complémentaires et avertissements:
Vues extérieures→ Vues extérieures
Carburant → Carburant
Préparation des interventions dans le compartiment-moteur → Préparation
des interventions dans le compartiment
moteur
Chauffage stationnaire →Chauffage stationnaire (c ...
Jeu de clés du véhicule
Entrée en matière
Vous trouverez dans ce chapitre des informations sur les sujets suivants:
Clés du véhicule
Remplacement de la pile-bouton
Informations complémentaires et avertissements :
Réglages à l'aide du système d'information Volkswagen → Système d'information
Volkswage ...
