À propos de cette notice
- Cette notice est valable pour tous les modèles et toutes les versions du
Tiguan.
- Vous trouverez un index alphabétique à la fin de cette notice.
- Un index des abréviations disponible à la fin de la notice explique les
abréviations et désignations techniques.
- Les indications de direction comme à gauche, à droite, à l'avant, Ã
l'arrière se rapportent en général au sens de la
marche si rien d'autre n'est indiqué.
- Les illustrations servent de repère et doivent être considérées comme
schémas de principe.
- Cette notice d'Utilisation a été créée pour les véhicules à direction Ã
gauche. Sur les véhicules à direction à droite,
certains éléments de commande sont agencés autrement que ce qui est indiqué
sur les illustrations ou dans le texte
→ Vue d'ensemble du côté conducteur .
- De courtes définitions de couleurs différentes et précédant certains
paragraphes dans cette Notice, résument la fonction
et l'utilité d'un système ou d'un équipement. Vous trouverez des
informations plus détaillées sur ces systèmes et ces
équipements, leurs propriétés, conditions et limites d'utilisation dans les
paragraphes les concernant.
- Les modifications techniques qui ont pu être apportées au véhicule après
la clôture de la rédaction figurent dans un
supplément joint au Livre de Bord.
Tous les équipements et modèles sont décrits, sans que ceux-ci soient repérés
en tant qu'équipements en option ou variantes de
modèle. Ainsi, il est possible que soient décrits des équipements dont votre
véhicule ne dispose peut-être pas ou qui sont
uniquement disponibles sur certains marchés. Vous trouverez la description des
équipements de votre véhicule dans la
documentation de vente. Pour de plus amples informations, veuillez vous adresser
à votre Partenaire Volkswagen.
Toutes les indications contenues dans cette Notice d'Utilisation sont conformes
aux informations disponibles à la clôture de la
rédaction. En raison du perfectionnement continu du véhicule, des différences
entre le véhicule et les indications figurant dans
cette Notice d'Utilisation sont possibles. Les différentes indications,
illustrations et descriptions figurant dans la présente notice
ne revêtent par conséquent aucun caractère contractuel.
Si vous deviez revendre, louer ou prêter votre véhicule à un tiers, veuillez
vous assurer que le Livre de Bord complet se trouve
toujours à bord du véhicule.
Éléments fixes du Livre de Bord :
- Plan d'Entretien
- Notice d'Utilisation
Éléments supplémentaires du Livre de Bord (en option) :
- Supplément
- Système d'infodivertissement
- Autres brochures
Vue de côté

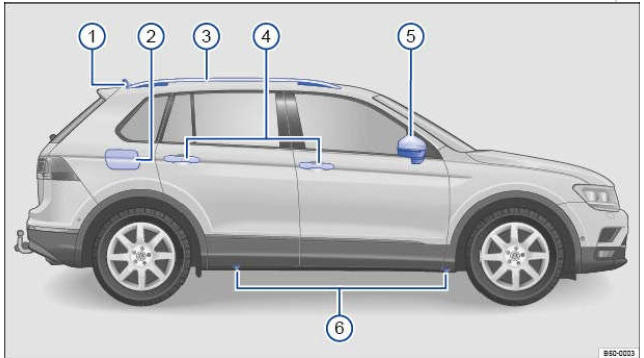

Fig. 1 Vue de côté du véhicule
Légende de la → Fig. 1 :
- Antenne de pavillon → Informations pour le consommateu
- Trappe à carburant → Ravitaillement en carburan
- Barres de toit → Galerie porte-bagages
- Levier d'ouverture de porte → Portes → Fermeture ou ouverture d'urgence
- Rétroviseurs extérieurs → Rétroviseurs
- Affichage de l'assistant de changement de voie (Side Assist) → Assistant
de changement de voie (Side Assist) avec assistant de sortie de
stationnement intégré
- Caméra pour vision périphérique du véhicule (Area View) → Système de
vision périphérique (Area View)
- Clignotant supplémentaire → Éclairage
- Éclairage périmétrique → Éclairage
- Points de prise du cric →Changement de roue
Les repères Ã
se trouvent au même endroit sur le
côté gauche du véhicule
Vue de face

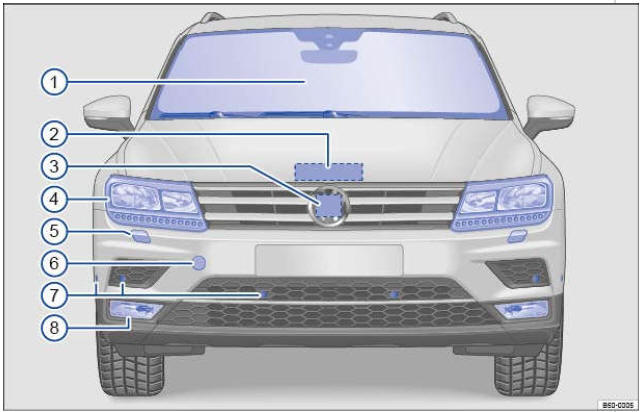

Fig. 2 Vue de face du véhicule
Légende de la → Fig. 2 :
- Pare-brise avec :
- Essuie-glace avant → Essuie-glaces et lave-glace
- Dégivrage électrique de pare-brise → Chauffage, ventilation,
refroidissement
- Détecteur de pluie/luminosité → Essuie-glaces et lave-glace
- Capteur pour régulation automatique des feux de croisement ou des feux
de route (Light Assist) → Éclairage
- Lucarne de caméra des systèmes d'aide à la conduite → Systèmes d'aide Ã
la conduite
- Numéro d'identification du véhicule → Identification du véhicule
- Levier de commande du capot-moteur → Préparation des interventions dans
le compartiment-moteur
- Capteur à radar derrière l'emblème Volkswagen pour :
- Régulateur de distance (ACC) → Régulateur de distance (ACC)
- Système de surveillance périmétrique (Front Assist) → Système de
surveillance périmétrique (Front Assist) avec fonction de freinage d'urgence
City
- Détecteur de piétons → Système de surveillance périmétrique (Front
Assist) avec fonction de freinage d'urgence City
- Assistant de bouchon → Assistant de bouchon
- Emergency Assist →Emergency Assist
- Projecteurs avant → Éclairage → Remplacement des ampoules
- Lave-projecteurs → Essuie -glaces et lave-glace
- Logement de l'oeillet de remorquage avant situé derrière un cache →
Remorquage et démarrage par remorquage
- Capteurs à ultrasons :
- Système d'aide au stationnement (ParkPilot) → Système d'aide au
stationnement (ParkPilot)
- Assistant aux manoeuvres de stationnement (Park Assist) → Assistant aux
manoeuvres de stationnement
(Park Assist)
- Projecteurs antibrouillard ou feux de virage → Éclairage → Remplacement
des ampoules
Les repères ,
,
et
se trouvent au même endroit sur les
côtés gauche et droit du véhicule.
Vue de derrière

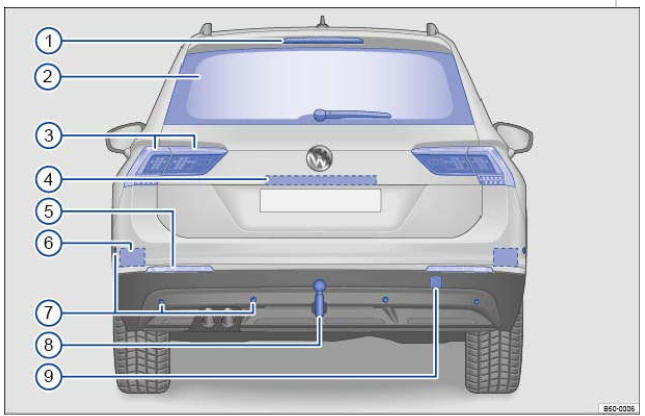

Fig. 3 Vue de derrière du véhicule
Légende de la → Fig. 3 :
- Feu stop supplémentaire
- Glace arrière :
- Dégivrage de glace arrière → Chauffage, ventilation, refroidissement
- Essuie-glace arrière → Essuie-glaces et lave-glace
- Antenne de glace →Informations pour le consommateur
- Blocs de feux arrière → Éclairage → Remplacement des ampoules
- Zone de :
- Touche d'ouverture du capot arrière → Capot arrière
- Caméra de recul (Rear View) → Caméra de recul (Park View)
- Feux de plaque de police → Remplacement des ampoules
- Feux de recul et catadioptre
- Capteur à radar de l'assistant de changement de voie (Side Assist)
derrière le pare-chocs →Assistant de changement de voie (Side Assist) avec
assistant de sortie de stationnement intégré
- Capteurs à ultrasons :
- Système d'aide au stationnement (ParkPilot) → Système d'aide au
stationnement (ParkPilot)
- Assistant aux manoeuvres de stationnement (Park Assist) → Assistant aux
manoeuvres de stationnement
(Park Assist)
- Dispositif d'attelage → Traction d'une remorque
- Logement de l'oeillet de remorquage arrière situé derrière un cache →
Remorquage et démarrage par remorquage
Les repères ,
,
et
se trouvent au même endroit sur les
côtés gauche et droit du véhicule.
Vue d'ensemble de la porte du conducteur
Fig. 4 Vue d'ensemble des éléments de commande dans la porte du conducteur (véhicules
à direction à gauche). Les véhicules à direction à droite ...
