Notice d'utilisation Volkswagen Tiguan 2016: Habitacle
Vue d'ensemble de la porte du conducteur

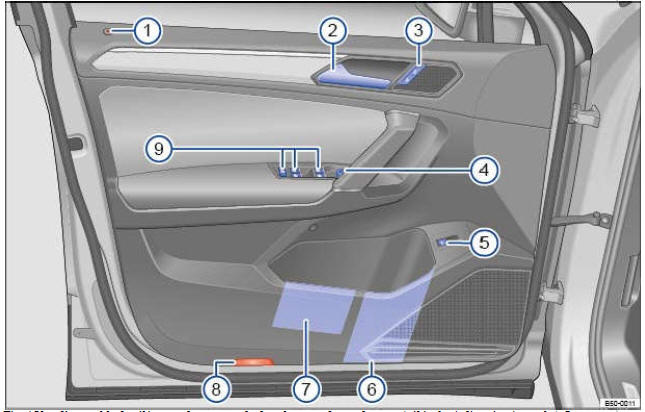

Fig. 4 Vue d'ensemble des éléments de commande dans la porte du conducteur (véhicules
à direction à gauche). Les véhicules à direction à droite sont conçus de manière
symétriquement opposée
Légende de la → Fig. 4 :
- Témoin de verrouillage centralisé → Verrouillage centralisé et système de fermeture
- Levier d'ouverture de porte → Portes
- Touche de verrouillage centralisé pour le verrouillage et le
déverrouillage du véhicule
→
Verrouillage centralisé et système de fermeture - Commande de réglage des rétroviseurs extérieurs : → Rétroviseurs
- Réglage des rétroviseurs extérieurs
- Dégivrage des rétroviseurs extérieurs
- Rabattement des rétroviseurs extérieurs
- Touche d'ouverture du capot arrière → Coffre à bagages
- Porte-bouteilles → Porte-boissons
- Rangement permettant de placer un gilet rétro- réfléchissant → Rangements
- Éclaireur de porte dans la porte avant du véhicule ou réflecteur dans la porte arrière du véhicule
- Touches de commande des lève-glaces électriques : → Glaces
- Lève-glace électrique
- Touche de sécurité pour les lève-glaces arrière
Vue d'ensemble du côté conducteur

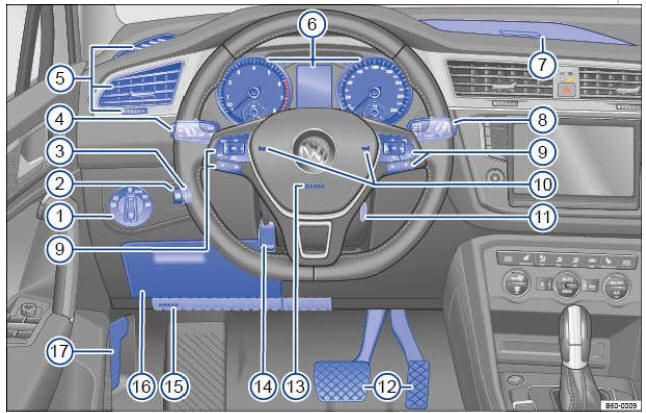

Fig. 5 Vue d'ensemble du côté conducteur (véhicules à direction à gauche)

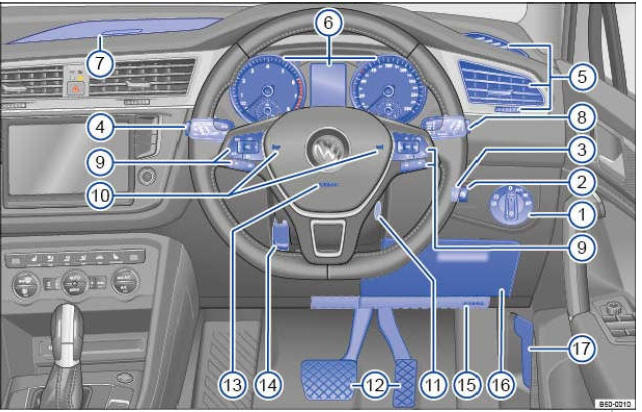

Fig. 6 Vue d'ensemble du côté conducteur (véhicules à direction à droite)
Légende concernant la → Fig. 5 et la → Fig. 6 :
- Commande d'éclairage
: →
Éclairage
- Éclairage éteint et feux continus ou feux de jour allumés
- Allumage automatique des projecteurs
- Feux de position
et
feux de croisement
- Feux de brouillard
- Molette de réglage du site des projecteurs
→ Éclairage - Régulateur de l'affichage tête haute
→ Cadrans - Levier pour : → Éclairage
- Feux de route
- Avertisseur optique
- Clignotant
- Feux de stationnement
- Commandes et touches de commande du régulateur de vitesse (GRA) et du
limiteur de vitesse
→ Régulateur de vitesse (GRA) → Limiteur de vitesse - Touche des systèmes d'aide à la conduite
→ Système d'information
Volkswagen
- Diffuseurs d'air → Chauffage, ventilation, refroidissement
- Combiné d'instruments :
- Cadrans et afficheur → Cadrans
- Témoins d'alerte et de contrôle → Combiné d'instruments
- Rangement → Rangements
- Levier d'essuie-glace et de lave-glace : → Essuie-glaces et lave-glace
- Pour l'activation des essuie-glaces avant
- Pour le balayage intermittent du pare-brise ou l'actionnement du
détecteur de pluie
- Pour le réglage des niveaux d'intermittence ou de la sensibilité du
détecteur de pluie
- Pour la désactivation des essuie -glaces
- Pour le balayage aller-retour
- Pour le lavage/balayage automatique du pare-brise
- Pour l'essuie-glace arrière
- Pour le lavage/balayage automatique de la glace arrière
- Avec touches de commande du système d'information Volkswagen et du
système d'infodivertissement
→ Système d'information
Volkswagen → Réglages du menu et du système (SETUP)
- Éléments de commande du volant multifonction : → Système d'information Volkswagen
- Touches de commande du régulateur de vitesse (GRA) et du limiteur de
vitesse
→ Régulateur
de vitesse (GRA) → Limiteur de vitesse - Touches de commande du régulateur de distance (ACC)
→ Régulateur de distance
(ACC) - Réglage du volume sonore du système d'infodivertissement ou d'une
conversation téléphonique
- Touches de commande du système d'information Volkswagen
- Accès au menu principal du téléphone ou prise d'appels téléphoniques
- Activation de la commande vocale
- Audio, navigation
- Avertisseur sonore (ne fonctionne que lorsque le contact d'allumage est mis)
- Contact-démarreur → Démarrage et arrêt du moteur
- Pédales → Passage des rapports
- Sac gonflable frontal du conducteur → Système de sacs gonflables
- Levier de réglage de la colonne de direction → Réglage de la position du siège
- Emplacement de montage du sac gonflable de genoux dans le tableau de bord → Système de sacs gonflables
- Rangement →Rangements
- Levier de déverrouillage du capot-moteur → Dans le compartiment-moteur
Non représenté :
- À côté du siège du conducteur : touche de protection volumétrique
→ Verrouillage centralisé et
système de fermeture
