Notice d'utilisation Volkswagen Tiguan 2016: Vue d'ensemble de la console centrale

Partie supérieure de la console centrale

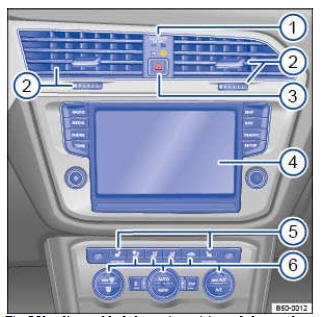

Fig. 7 Vue d'ensemble de la partie supérieure de la console centrale

Légende de la → Fig. 7 :

1. Témoin de désactivation du sac gonflable frontal du passager avant → Système de sacs gonflables


2. Diffuseur à ventilation indirecte → Chauffage, ventilation, refroidissement
3. Touche d'activation et de désactivation du signal de détresse   → En cas d'urgence


4. Système d'infodivertissement (première monte)⇒ BrochureSystème d'infodivertissement,
5. Touches de réglage du chauffage des sièges ou → Chauffage, ventilation,
   refroidissement
6. Éléments de commande pour :

• Système de chauffage et de ventilation → Chauffage, ventilation, refroidissement
• Climatiseur à régulation manuelle → Chauffage, ventilation, refroidissement
• Climatiseur à régulation automatique (Climatronic) → Chauffage, ventilation, refroidissement
• Chauffage stationnaire (chauffage d'appoint)→ Chauffage stationnaire (chauffage d'appoint)

Partie inférieure de la console centrale

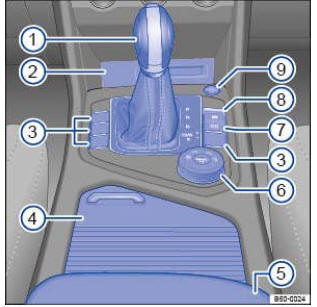

Fig. 8 Vue d'ensemble de la partie inférieure de la console centrale (véhicules à direction à gauche)

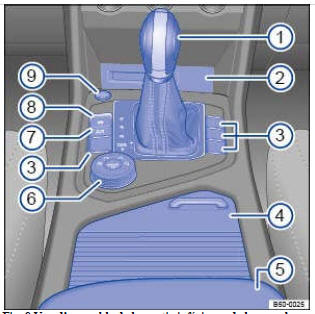

Fig. 9 Vue d'ensemble de la partie inférieure de la console centrale (véhicules à direction à droite)

Légende de la → Fig. 8 :

1. Levier pour :

• Boîte mécanique → Passage des rapports
• Boîte automatique → Passage des rapports

2. Zone de :

• Prise multimédia MEDIA-IN, prise USB, prise AUX-IN ⇒ BrochureSystème d'infodivertissement Système d'infodivertissement,
• Prise de courant 12 volts

3. Touches de :

• Antipatinage (ASR) →
  Freinage, arrêt et stationnement
• Dispositif start/stop de mise en veille → Systèmes d'assistance au
  démarrage
• Mode tout-terrain → Systèmes
  d'assistance au démarrage
• Système d'aide au stationnement→
  Système d'aide au stationnement (ParkPilot)
• Assistant aux manoeuvres de stationnement (Park Assist) → Assistant aux manoeuvres de
  stationnement (Park Assist)

4. Rangement dans l'accoudoir central avant
5. Élément de commande de la fonction 4MOTION Active Control
6. Auto Hold → Systèmes
   d'assistance au démarrage
7. Frein de stationnement électronique → Freinage, arrêt et
   stationnement
8. Bouton de démarrage (système
   sans clé de fermeture et de démarrage Keyless Access) → Démarrage et arrêt du moteur

Partie arrière de la console centrale

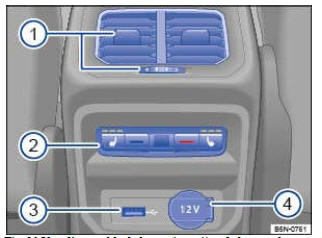

Fig. 10 Vue d'ensemble de la partie arrière de la console centrale

Légende de la → Fig. 10 :

1. Diffuseurs d'air → Chauffage, ventilation, refroidissement
2. Éléments de commande du climatiseur → Chauffage, ventilation, refroidissement
3. Port USB ⇒ BrochureSystème d'infodivertissement
4. Prise de courant 12 volts →Prises de courant

Vue d'ensemble du côté passager avant

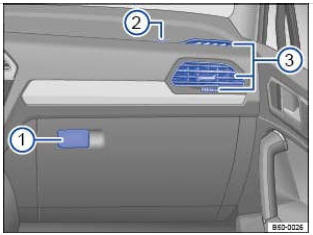

Fig. 11 Vue d'ensemble du côté passager avant (véhicules à direction à gauche)

Les véhicules à direction à droite sont conçus de manière symétriquement opposée

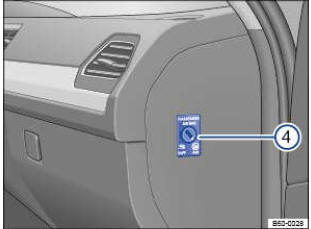

Fig. 12 Tableau de bord, la porte du passager avant étant ouverte (véhicules à direction à gauche)

 L'architecture des véhicules à direction à droite est symétriquement opposée

Légende de la → Fig. 11 :

Levier d'ouverture du rangement → Rangements

Emplacement de montage du sac gonflable frontal du passager avant dans le tableau de bord gonflables→ Système de sacs

Diffuseurs d'air → Chauffage, ventilation, refroidissement

Commande à clé de désactivation du sac gonflable frontal du passager avant → Système de sacs gonflables

Vue d'ensemble du coffre à bagages

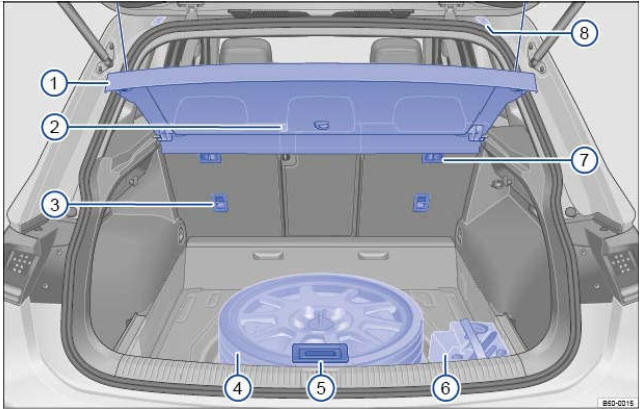

Fig. 13 Vue d'ensemble du coffre à bagages

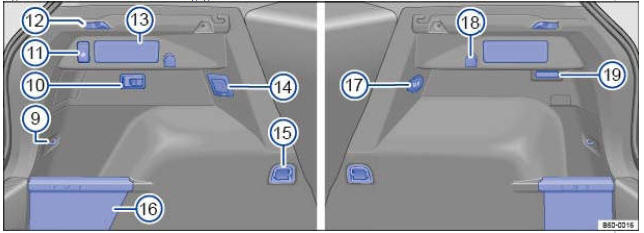

Fig. 14 Zones latérales du coffre à bagages

Légende concernant la → Fig. 13 et la → Fig. 14 :

1. Couvre-coffre → Coffre à bagages
2. Levier de déverrouillage de la trappe de chargement → Trappe de chargement
3. OEillets de retenue pour la ceinture de fixation supérieure (Top Tether) (présents à gauche et à droite) pour enfants → Sièges
4. Roue de secours temporaire ou roue de rechange en fonction de l'équipement → À savoir sur les roues et pneus
5. Poignée concave du plancher de coffre à bagages → Coffre à bagages
6. Outillage de bord → Outillage de bord
7. Logement inférieur du filet de séparation → Filet de séparation
8. Logement supérieur du filet de séparation → Filet de séparation
9. OEillets d'arrimage fixes →Coffre à bagages
10. Éclaireur de coffre à bagages amovible → Éclairage
11. Touche de déverrouillage de la boule d'attelage → Traction d'une remorque
12. Support du plancher de coffre à bagages → Coffre à bagages
13. Déverrouillage à distance du dossier → Fonctions des sièges
14. Prise de courant 230 volts → Prises de courant
15. OEillet d'arrimages rabattables → Coffre à bagages
16. Rangement derrière un revêtement → Rangements
17. Prise de courant 12 volts → Prises de courant
18. Crochet pour sac → Coffre à bagages
19. Éclaireur de coffre à bagages fixe → Éclairage

Non représenté : sur le côté intérieur du capot arrière se trouve la touche de fermeture électrique → Capot arrière .

Non représenté : en fonction de l'équipement, le coffre à bagage est équipé d'un filet à bagages → Filet à bagages .

Non représenté : en fonction de l'équipement, une batterie est située à l'arrière dans le coffre à bagages → Batterie .

Les repères 3, 7 et 8 se trouvent au même emplacement à droite et à gauche.

Symboles dans le ciel de pavillon

Plafonniers, contacteur de porte
et lampes de lecture → Éclairage

Toit ouvrant coulissant/relevable
panoramique en verre, électrique verre → Toit en

Protection contre le soleil →
Protection contre le soleil

Module à 3 touches → Volkswagen
Car-Net

Selon l'équipement, le véhicule
peut être équipé d'un module à trois touches.

Ce dernier permet d'effectuer des appels d'urgence, de contacter les services de réparation et de consulter des informations.

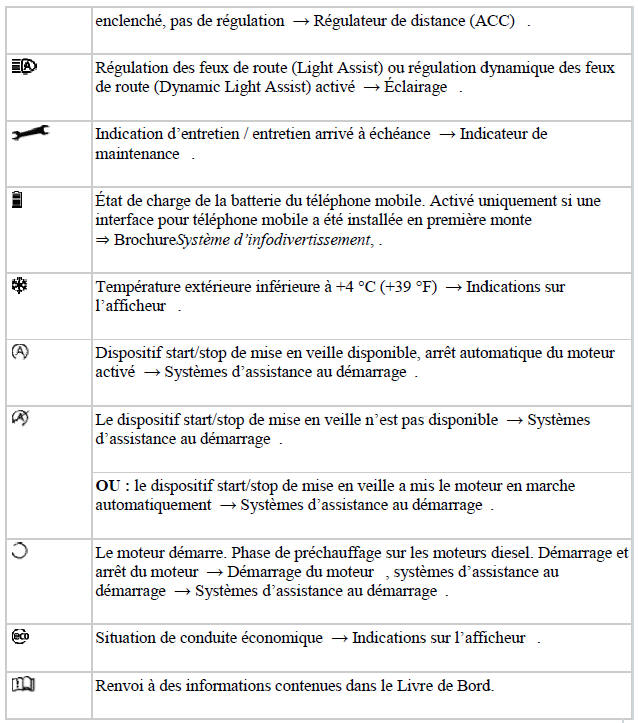

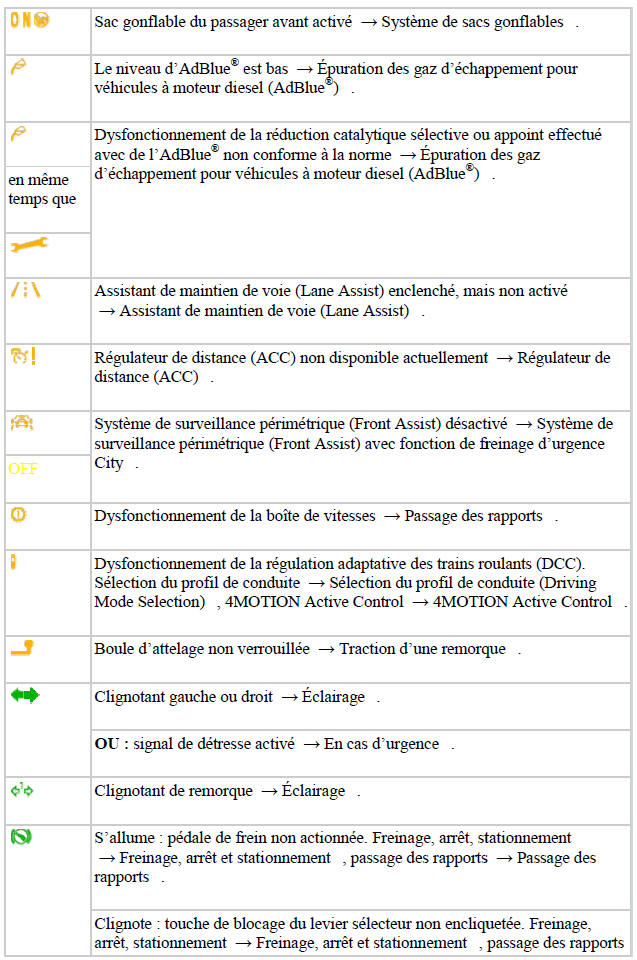

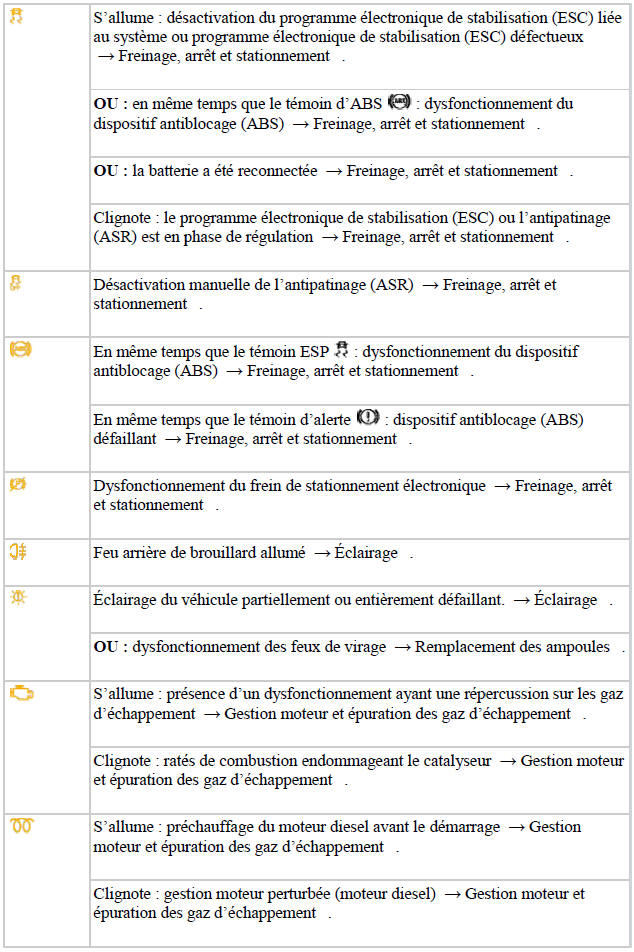

Combiné d'instruments

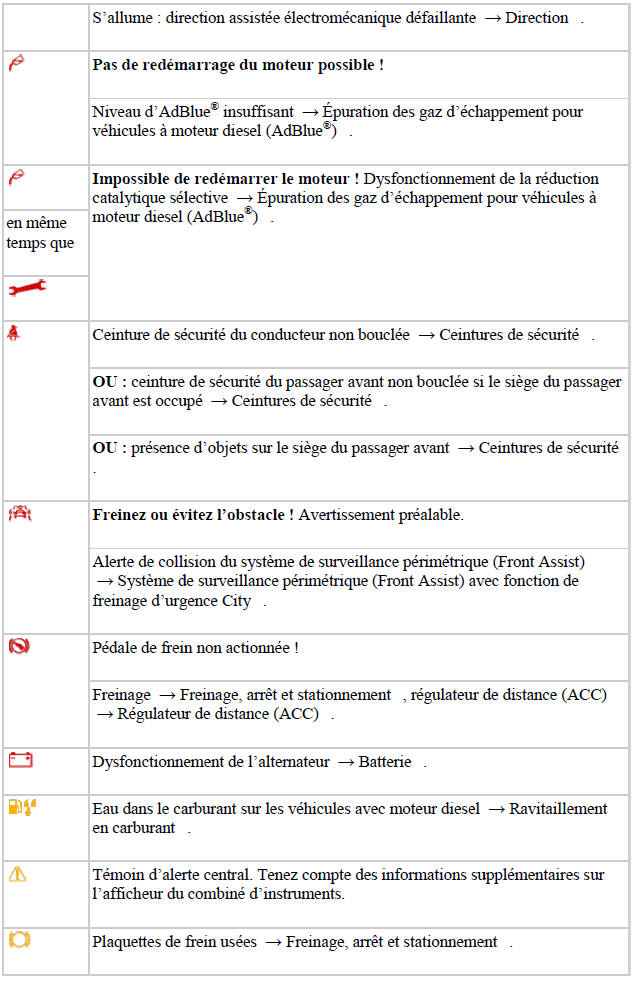

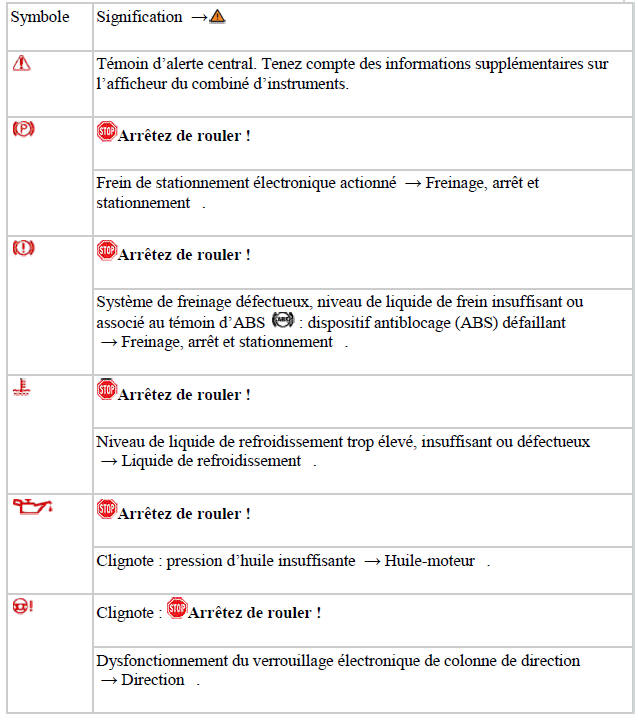

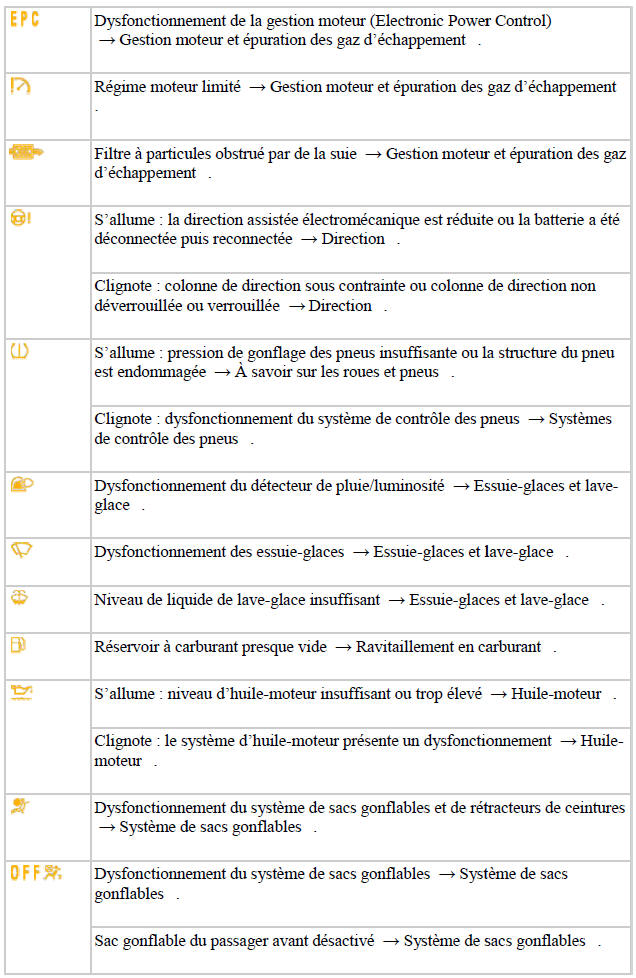

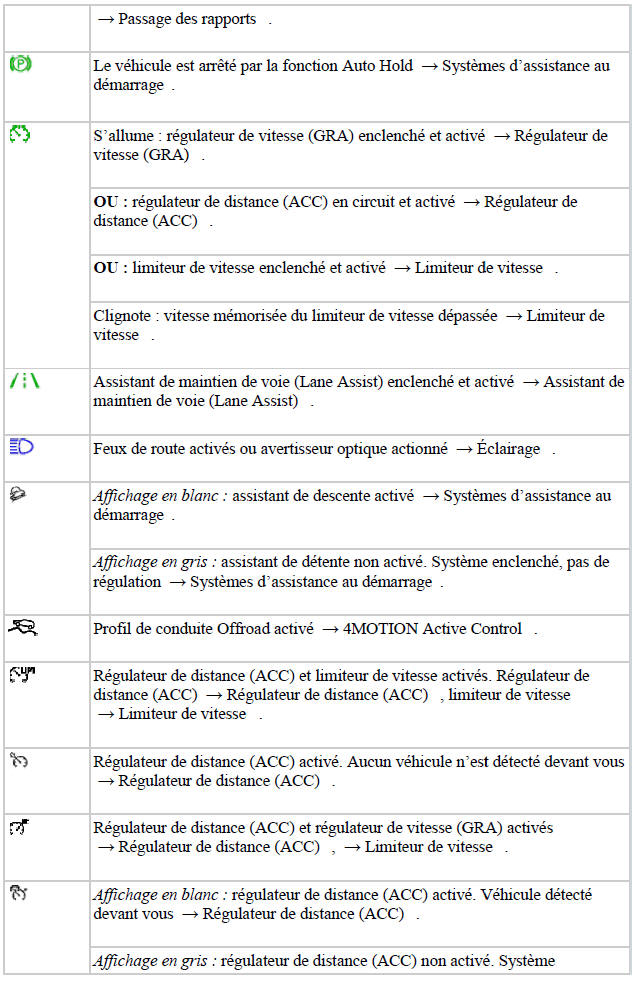

Témoins d'alerte et de contrôle

Les témoins d'alerte et de contrôle signalent des avertissements →
, des dysfonctionnements → ou
certaines fonctions. Certains témoins d'alerte et de contrôle s'allument lors de la mise du contact d'allumage et doivent s'éteindre lorsque le moteur tourne ou pendant la marche du véhicule.

Des messages texte peuvent également apparaître sur l'afficheur du combiné d'instruments. Ces messages texte fournissent des informations supplémentaires ou invitent le conducteur à intervenir → Cadrans .

Selon l'équipement du véhicule, un symbole peut s'allumer sur l'afficheur du combiné d'instruments à la place d'un témoin d'alerte.

Si certains témoins d'alerte et de contrôle s'allument, des signaux sonores retentissent en plus.

Les témoins de contrôle s'allumant dans la commande d'éclairage sont décrits au chapitre Éclairage → Éclairage .

AVERTISSEMENT

La non-observation des témoins d'alerte qui s'allument et des messages texte risque d'entraîner l'immobilisation du véhicule, des accidents ou des blessures graves.

• N'ignorez jamais les témoins d'alerte qui s'allument ou les messages texte.
• Arrêtez le véhicule dès que possible en toute sécurité.
• Garez le véhicule à une distance de sécurité suffisante de la circulation de sorte qu'aucune pièce du système d'échappement n'entre en contact avec des matériaux inflammables pouvant se trouver sous le véhicule, par ex. de l'herbe sèche, du carburant.
• Un véhicule en panne représente un risque d'accident important pour vous -même et les occupants de votre propre véhicule, ainsi que pour les autres usagers de la route. Si nécessaire, activez le signal de détresse et mettez en place le triangle de présignalisation pour avertir les autres usagers de la route.
• Avant d'ouvrir le capot-moteur, coupez le moteur et laissez-le suffisamment refroidir.
• Le compartiment-moteur de tout véhicule est une zone dangereuse qui peut provoquer des blessures graves → Préparation des interventions dans le compartiment-moteur .

MISE EN GARDE

La non-observation des témoins de contrôle qui s'allument ou des messages texte peut endommager le véhicule.
