Notice d'utilisation Renault Master 2014: Capot moteur

Pour ouvrir, tirez la manette 1.

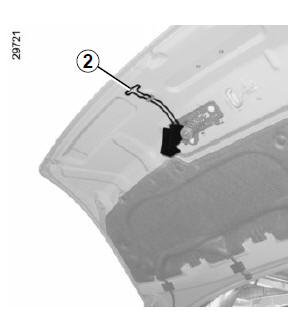

Déverrouillage de sécurité du capot

Pour déverrouiller, tirez la commande 2.

Lors des interventions à proximité du moteur, celuici peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant.

Risque de blessures.

Lors d'un choc, même léger contre la calandre ou le capot, faites contrôler au plus vite le système de verrouillage du capot par un Représentant de la marque.

Ouverture du capot

Levez le capot, dégrafez la béquille 4 des fixations 5 et, pour votre sécurité, placez-la impérativement dans l'emplacement 3 du capot.

Après toute intervention dans le compartiment moteur, assurez-vous de ne rien oublier (chiffon, outils...).

En effet, ceux-ci peuvent endommager le moteur ou entraîner un incendie.

Fermeture du capot

Assurez-vous du bon positionnement des balais d'essuie-vitres.

Replacez la béquille 4 dans les fixations 5, prenez le capot par le milieu et accompagnez-le jusqu'à 20 cm de la position fermée, puis lâchez-le. Il se verrouille de lui-même par l'effet de son poids.

S'assurer du bon verrouillage du capot.

S'assurer que rien ne vient gêner l'ancrage de verrouillage (gravier, chiffon...).

NIVEAU HUILE MOTEUR : généralités

Un moteur consomme de l'huile pour le graissage et le refroidissement des pièces en mouvement et il est normal de faire des appoints d'huile entre deux vidanges.

Toutefois, si après la période de rodage, les apports étaient supérieurs à 0,5 litre pour 1 000 km, consultez un Représentant de la marque.

Périodicité : vérifiez périodiquement votre niveau d'huile et, en tout cas, avant chaque grand voyage sous peine de risquer de détériorer votre moteur.

Lecture du niveau d'huile

La lecture doit être faite sur sol horizontal et après un arrêt prolongé du moteur.

Pour connaître le niveau d'huile exact et s'assurer que le niveau maximum n'est pas dépassé (risque d'endommagement du moteur), il est impératif d'utiliser la jauge. Reportez-vous en pages suivantes.

L'afficheur au tableau de bord alerte uniquement lorsque le niveau d'huile est au minimum.

Affichage du niveau huile minimum A

Si le niveau est au-dessus du niveau minimum

Le message " Niveau d'huile " apparaît sur l'afficheur, accompagné de pavés indiquant le niveau. Au fur et à mesure que le niveau descend, ils sont remplacés par des tirets.

Pour passer en lecture ordinateur de bord, appuyez sur 1 ou 2.

Si le niveau est au minimum

Le message " Niveau d'huile à réajuster " et le témoin
s'allument au tableau de bord.

Refaites impérativement le niveau le plus tôt possible.

L'afficheur n'alerte qu'en cas de niveau minimum, jamais en cas de dépassement du niveau maximum qui n'est détectable qu'à la lecture à la jauge.

Lecture du niveau à la jauge

Moteur à l'arrêt :

• sortez la jauge et essuyez-la avec un chiffon propre et non pelucheux ;
• enfoncez la jauge jusqu'en butée ;
• sortez la jauge de nouveau ;
• lisez le niveau : il ne doit jamais descendre en dessous du " mini " C ni dépasser le " maxi " B.

Une fois le niveau lu, veillez à enfoncer la jauge jusqu'en butée.

Dépassement du niveau maximum d'huile moteur.

La lecture du niveau ne doit se faire qu'à l'aide de la jauge comme expliqué précédemment.

Si le niveau maxi est dépassé ne démarrez pas votre véhicule et faites appel à un Représentant de la marque.

Désactiver la fonction Stop and Start pour toute intervention dans le compartiment moteur.

Il ne faut en aucun cas dépasser le niveau maximum de remplissage B : risque d'endommagement du moteur et du catalyseur.

En cas de baisse anormale ou répétée du niveau, consultez votre Représentant de la marque.

Afin d'éviter les éclaboussures, nous vous conseillons d'utiliser un entonnoir lors de l'appoint/remplissage d'huile.

Lors des interventions à proximité du moteur, celuici peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant.

Risque de blessures.

NIVEAU HUILE MOTEUR : appoint, remplissage

Appoint/remplissage

Le véhicule doit être sur sol horizontal, moteur arrêté et froid (par exemple : avant le premier démarrage de la journée).

Qualité d'huile moteur

Reportez-vous au document d'entretien de votre véhicule.

Ne dépassez pas le niveau " MAXI " et n'oubliez pas de remettre le bouchon 1 et la jauge 2.

• Dévissez le bouchon 1 ;
• rétablissez le niveau (pour information la capacité entre le " mini " et le " maxi " de la jauge 2 est de 1,5 à 2 litres suivant moteur) ;
• attendez 10 minutes environ pour permettre l'écoulement de l'huile ;
• vérifiez le niveau à l'aide de la jauge 2 (comme expliqué précédemment).

Une fois le niveau lu, veillez à enfoncer la jauge jusqu'en butée.

Vidange moteur

Périodicité : reportez-vous au document d'entretien de votre véhicule.

Capacité de vidange

Reportez-vous au document d'entretien de votre véhicule ou consultez un Représentant de la marque.

Vérifiez toujours le niveau d'huile moteur à l'aide de la jauge comme expliqué précédemment (il ne doit jamais être en dessous du mini, ni au-dessus du maxi de la jauge).

Qualité d'huile moteur

Reportez-vous au document d'entretien de votre véhicule.

Afin d'éviter les éclaboussures, nous vous conseillons d'utiliser un entonnoir lors de l'appoint/remplissage d'huile.

Remplissage : attention lorsque vous faites l'appoint, veillez à ce qu'il ne tombe pas d'huile sur les pièces du moteur, risque d'incendie.

N'oubliez pas de refermer correctement le bouchon sinon, risque d'incendie par projection d'huile sur les pièces chaudes du moteur.

Désactiver la fonction Stop and Start pour toute intervention dans le compartiment moteur.

Vidange moteur : si vous réalisez la vidange moteur chaud, attention aux risques de brûlures dues à l'écoulement de l'huile.

En cas de baisse anormale ou répé tée du niveau, consultez un Représentant de la marque.

Ne faites pas tourner le moteur dans un local fermé : les gaz d'échappement sont toxiques.

Lors des interventions à proximité du moteur, celuici peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant.

Risque de blessures.
