Notice d'utilisation Renault Master 2014: Sièges enfant

SIÈGES ENFANT : fixation par ceinture de sécurité

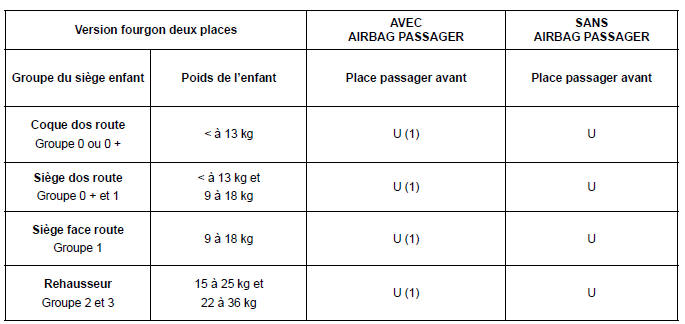

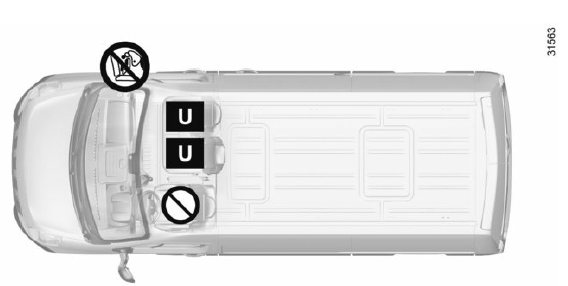

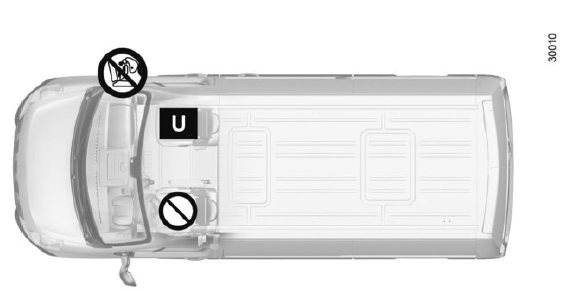

Version fourgon deux places

Vérifiez l'état de l'airbag avant d'installer un passager ou un siège enfant.

Place
interdisant l'installation d'un siège enfant.

Siège enfant fixé à l'aide de la ceinture

Place
autorisant la fixation par ceinture d'un siège homologué " Universel ".

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

RISQUE DE MORT OU DE BLESSURES GRAVES : avant d'installer un siège enfant à la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " Sécurité enfants : désactivation, activation airbag passager avant " ).

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.

U = Place autorisant la fixation par ceinture d'un siège du commerce homologué " Universel ", vérifiez qu'il se monte.

(1) RISQUE DE MORT OU DE BLESSURES GRAVES : avant d'installer un siège enfant à la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " Sécurité enfants : désactivation, activation airbag passager avant " ).

Version fourgon trois places

Vérifiez l'état de l'airbag avant d'installer un passager ou un siège enfant.

Place
interdisant l'installation d'un siège enfant.

Siège enfant fixé à l'aide de la ceinture

Place
autorisant la fixation par ceinture d'un siège homologué " Universel ", vérifiez qu'il se monte.

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

RISQUE DE MORT OU DE BLESSURES GRAVES : avant d'installer un siège enfant à la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " Sécurité enfants : désactivation, activation airbag passager avant " ).

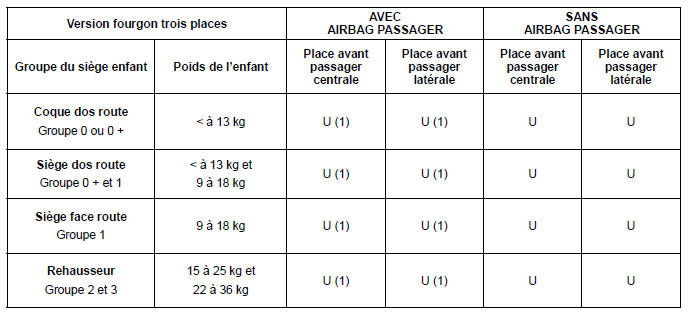

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.

U = Place autorisant la fixation par ceinture d'un siège du commerce homologué " Universel ", vérifiez qu'il se monte.

(1) RISQUE DE MORT OU DE BLESSURES GRAVES : avant d'installer un siège enfant à la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " Sécurité enfants : désactivation, activation airbag passager avant " ).

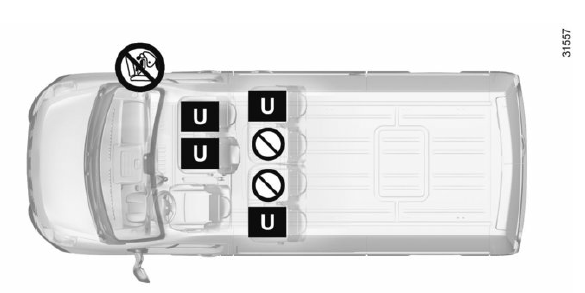

Version double cabine

Vérifiez l'état de l'airbag avant d'installer un passager ou un siège enfant.

Place
interdisant l'installation d'un siège enfant.

Siège enfant fixé à l'aide de la ceinture

Place
autorisant la fixation par ceinture d'un siège homologué " Universel ", vérifiez qu'il se monte.

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

RISQUE DE MORT OU DE BLESSURES GRAVES : avant d'installer un siège enfant à la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " Sécurité enfants : désactivation, activation airbag passager avant " ).

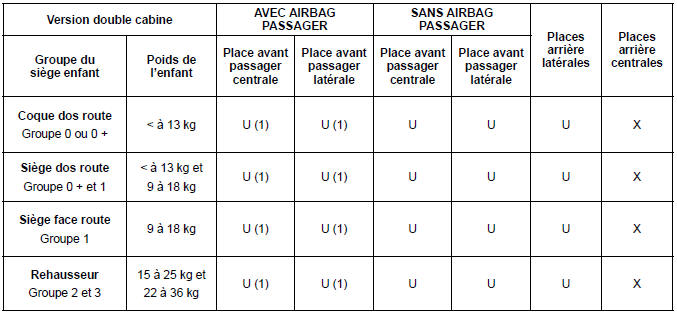

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.

X = Place non autorisée à l'installation d'un siège enfant.

U = Place autorisant la fixation par ceinture d'un siège du commerce homologué " Universel ", vérifiez qu'il se monte.

(1) RISQUE DE MORT OU DE BLESSURES GRAVES : avant d'installer un siège enfant à la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " Sécurité enfants : désactivation, activation airbag passager avant " ).

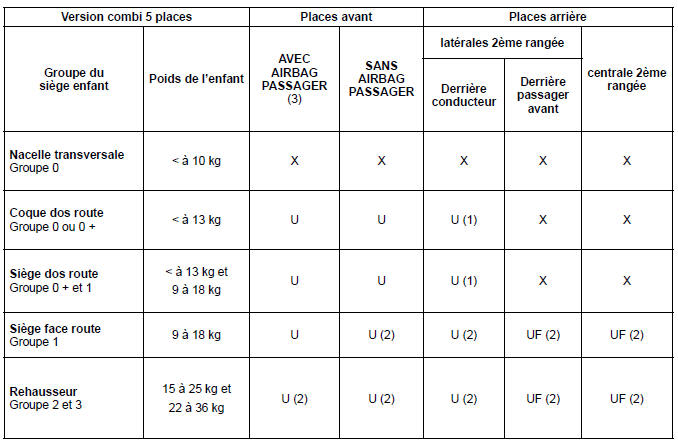

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page suivante afin de respecter la réglementation en vigueur.

X = Place non autorisée à l'installation d'un siège enfant.

U = Place autorisant la fixation par ceinture d'un siège du commerce homologué " Universel " ; vérifiez qu'il se monte.

UF Place autorisant la fixation par ceinture uniquement d'un siège face à la route homologué " Universel " ; vérifiez qu'il se monte.

(1) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant.

(2) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Réglez la hauteur de l'appui-tête ou enlevez-le si nécessaire de plus, ne reculez pas le siège devant l'enfant au-delà du milieu de réglage de ses glissières et n'inclinez pas son dossier au-delà de 25º.

(3) RISQUE DE MORT OU DE BLESSURES GRAVES : avant d'installer un siège enfant à la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " Sécurité enfants : désactivation, activation airbag passager avant " ).

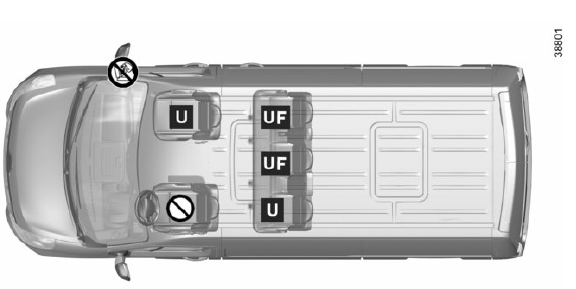

Version combi 5 places

RISQUE DE MORT OU DE BLESSURES GRAVES : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " Désactivation airbag passager avant " ).

Vérifiez
l'état de l'airbag avant d'installer un passager ou un siège enfant.

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

Siège enfant fixé à l'aide de la ceinture

Place
autorisant la fixation par ceinture d'un siège homologué " Universel " ;

Place
interdisant l'installation d'un siège enfant.

Place
autorisant la fixation par ceinture uniquement d'un siège face à la route homologué " Universel ".

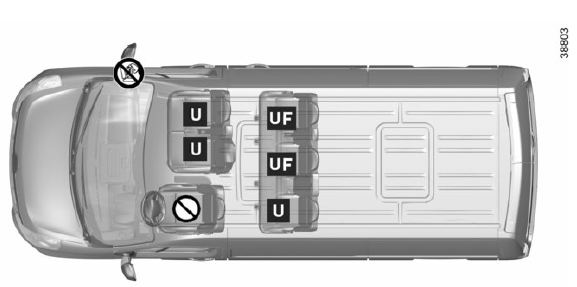

Version combi 6 places

RISQUE DE MORT OU DE BLESSURES GRAVES : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " Désactivation airbag passager avant " ).

Vérifiez l'état de l'airbag avant d'installer un passager ou un siège enfant.

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

Siège enfant fixé à l'aide de la ceinture

Place
autorisant la fixation par ceinture d'un siège homologué " Universel " ;

Place
interdisant l'installation d'un siège enfant.

Place
autorisant la fixation par ceinture uniquement d'un siège face à la route homologué " Universel ".

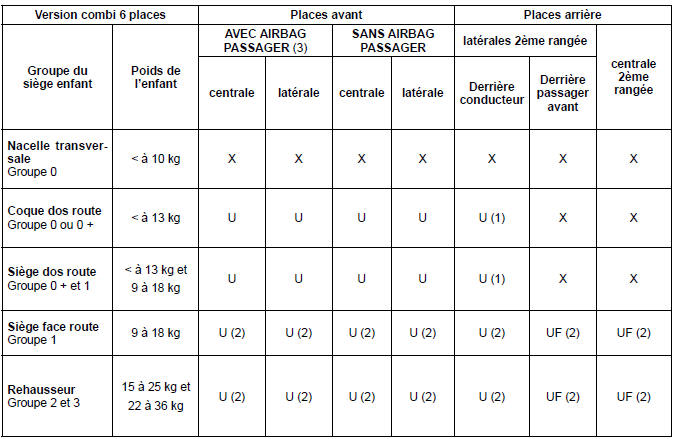

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.

X = Place non autorisée à l'installation d'un siège enfant.

U = Place autorisant la fixation par ceinture d'un siège du commerce homologué " Universel " ; vérifiez qu'il se monte.

UF = Place autorisant la fixation par ceinture uniquement d'un siège face à la route homologué " Universel " ; vérifiez qu'il se monte.

(1) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant..

(2) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Réglez la hauteur de l'appui-tête ou enlevez-le si nécessaire de plus, ne reculez pas le siège devant l'enfant au-delà du milieu de réglage de ses glissières et n'inclinez pas son dossier au-delà de 25º.

(3) RISQUE DE MORT OU DE BLESSURES GRAVES : avant d'installer un siège enfant à la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " Sécurité enfants : désactivation, activation airbag passager avant " ).

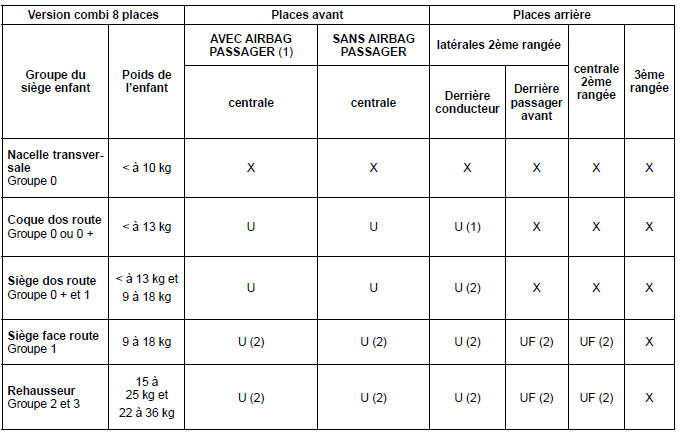

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page suivante afin de respecter la réglementation en vigueur.

X = Place non autorisée à l'installation d'un siège enfant.

U = Place autorisant la fixation par ceinture d'un siège du commerce homologué " Universel " ; vérifiez qu'il se monte.

UF = Place autorisant la fixation par ceinture uniquement d'un siège face à la route homologué " Universel " ; vérifiez qu'il se monte.

(1) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant.

(2) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Réglez la hauteur de l'appui-tête ou enlevez-le si nécessaire de plus, ne reculez pas le siège devant l'enfant au-delà du milieu de réglage de ses glissières et n'inclinez pas son dossier au-delà de 25º.

(3) RISQUE DE MORT OU DE BLESSURES GRAVES : avant d'installer un siège enfant à la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " Sécurité enfants : désactivation, activation airbag passager avant " ).

Version combi 8 places

RISQUE DE MORT OU DE BLESSURES GRAVES : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " Désactivation airbag passager avant " ).

Vérifiez l'état de l'airbag avant d'installer un passager ou un siège enfant.

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

Siège enfant fixé à l'aide de la ceinture

Place
autorisant la fixation par ceinture d'un siège homologué " Universel " ;

Place
interdisant l'installation d'un siège enfant.

Place
autorisant la fixation par ceinture uniquement d'un siège face à la route homologué " Universel ".

Version combi 9 places

RISQUE DE MORT OU DE BLESSURES GRAVES : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " Désactivation airbag passager avant " ).

Vérifiez l'état de l'airbag avant d'installer un passager ou un siège enfant.

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

Siège enfant fixé à l'aide de la ceinture

Place
autorisant la fixation par ceinture d'un siège homologué " Universel " ;

Place
interdisant l'installation d'un siège enfant.

Place
autorisant la fixation par ceinture uniquement d'un siège face à la route homologué " Universel ".

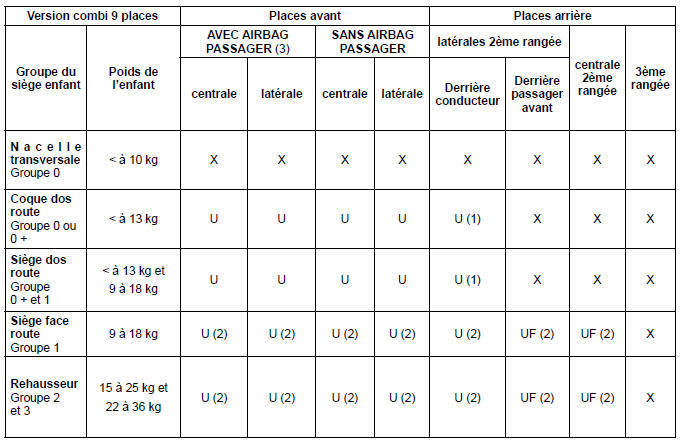

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.

X = Place non autorisée à l'installation d'un siège enfant.

U = Place autorisant la fixation par ceinture d'un siège du commerce homologué " Universel " ; vérifiez qu'il se monte.

UF = Place autorisant la fixation par ceinture uniquement d'un siège face à la route homologué " Universel " ; vérifiez qu'il se monte.

(1) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant.

(2) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Réglez la hauteur de l'appui-tête ou enlevez-le si nécessaire de plus, ne reculez pas le siège devant l'enfant au-delà du milieu de réglage de ses glissières et n'inclinez pas son dossier au-delà de 25º.

(3) RISQUE DE MORT OU DE BLESSURES GRAVES : avant d'installer un siège enfant à la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " Sécurité enfants : désactivation, activation airbag passager avant " ).

SIÈGES ENFANT : fixation par système isofix

Le tableau ci-dessous reprend les mêmes informations que le visuel des pages suivantes afin de respecter la réglementation en vigueur.

X = Place non autorisée à l'installation d'un siège enfant ISOFIX.

IUF/IL = Place autorisant, pour les véhicules qui en sont équipés, la fixation par attache ISOFIX d'un siège enfant homologué " Universel/semi-universel ou spécifique à un véhicule " ; vérifiez qu'il se monte.

(1) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant.

(2) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Dans tous les cas, retirez l'appui-tête du siège arrière sur lequel est positionné le siège enfant. Cette action doit être faite avant de placer le siège enfant (reportez-vous au paragraphe "appui-tête arrière" ). Ne reculez pas le siège, devant l'enfant, au-delà du milieu de réglage de ses glissières et n'inclinez pas son dossier au-delà de 25º.

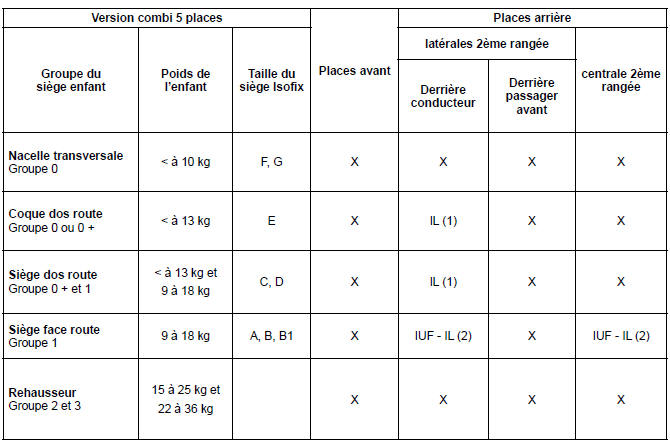

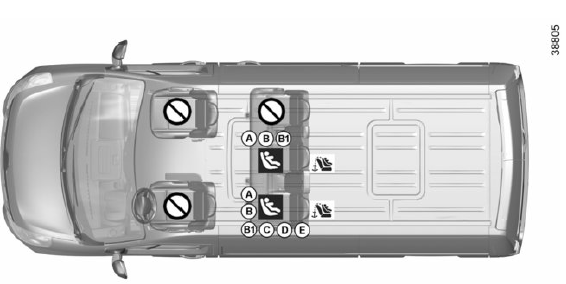

Combi 5 places

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

Place
interdisant l'installation d'un siège enfant de ce type.

Siège enfant fixé à l'aide de la fixation ISOFIX

Place
autorisant la fixation d'un siège enfant ISOFIX.

Les
places arrière sont équipées d'un ancrage autorisant la fixation d'un siège enfant face à la route ISOFIX universel.

Les ancrages sont situés dans le coffre et sont visibles.

La taille d'un siège enfant ISOFIX est repérée par une lettre :

• A, B et B1 : pour les sièges face route du groupe 1 (de 9 à 18 kg) ;
• C : sièges dos route du groupe 1 (de 9 à 18 kg) ;
• D et E : coques ou sièges dos route du groupe 0 ou 0+ (inférieur à 13 kg) ;
• F et G : nacelles du groupe 0 (inférieur à 10 kg).

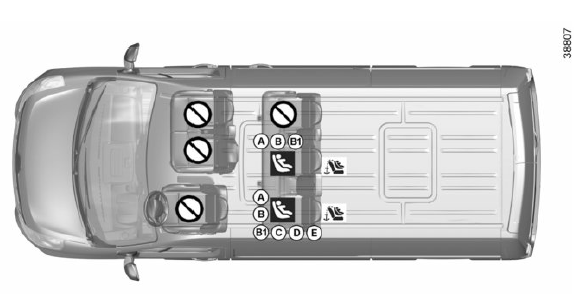

Combi 6 places

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

Place
interdisant l'installation d'un siège enfant de ce type.

Siège enfant fixé à l'aide de la fixation ISOFIX

Place
autorisant la fixation d'un siège enfant ISOFIX.

Les
places arrière sont équipées d'un ancrage autorisant la fixation d'un siège enfant face à la route ISOFIX universel.

Les ancrages sont situés dans le coffre et sont visibles.

La taille d'un siège enfant ISOFIX est repérée par une lettre :

• A, B et B1 : pour les sièges face route du groupe 1 (de 9 à 18 kg) ;
• C : sièges dos route du groupe 1 (de 9 à 18 kg) ;
• D et E : coques ou sièges dos route du groupe 0 ou 0+ (inférieur à 13 kg) ;
• F et G : nacelles du groupe 0 (inférieur à 10 kg).

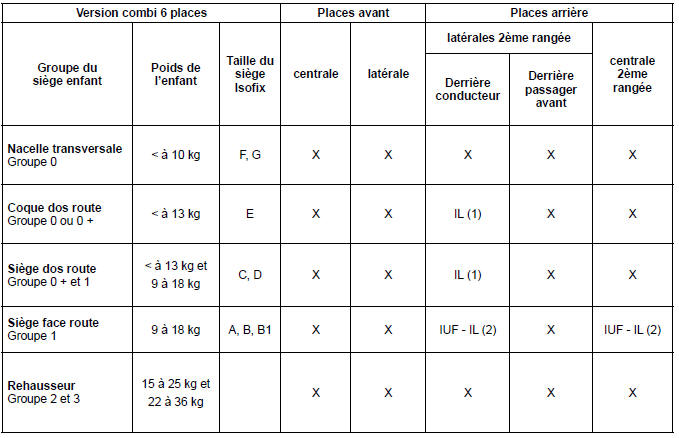

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.

X = Place non autorisée à l'installation d'un siège enfant ISOFIX.

IUF/IL = Place autorisant, pour les véhicules qui en sont équipés, la fixation par attache ISOFIX d'un siège enfant homologué " Universel/semi-universel ou spécifique à un véhicule " ; vérifiez qu'il se monte.

(1) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant.

(2) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Dans tous les cas, retirez l'appui-tête du siège arrière sur lequel est positionné le siège enfant. Cette action doit être faite avant de placer le siège enfant (reportez-vous au paragraphe "appui-tête arrière" ). Ne reculez pas le siège, devant l'enfant, au-delà du milieu de réglage de ses glissières et n'inclinez pas son dossier au-delà de 25º.

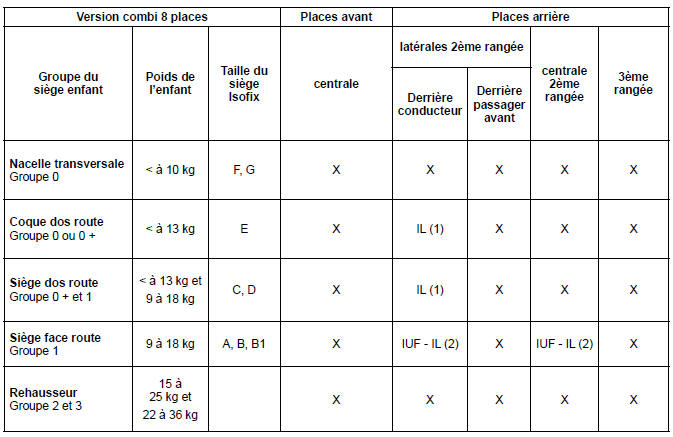

Le tableau ci-dessous reprend les mêmes informations que le visuel des pages suivantes afin de respecter la réglementation en vigueur.

X = Place non autorisée à l'installation d'un siège enfant ISOFIX.

IUF/IL = Place autorisant, pour les véhicules qui en sont équipés, la fixation par attache ISOFIX d'un siège enfant homologué " Universel/semi-universel ou spécifique à un véhicule " ; vérifiez qu'il se monte.

(1) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant.

(2) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Dans tous les cas, retirez l'appui-tête du siège arrière sur lequel est positionné le siège enfant. Cette action doit être faite avant de placer le siège enfant (reportez-vous au paragraphe "appui-tête arrière" ). Ne reculez pas le siège, devant l'enfant, au-delà du milieu de réglage de ses glissières et n'inclinez pas son dossier au-delà de 25º.

Combi 8 places

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

Place
interdisant l'installation d'un siège enfant de ce type.

Siège enfant fixé à l'aide de la fixation ISOFIX

Place
autorisant la fixation d'un siège enfant ISOFIX.

Les
places arrière sont équipées d'un ancrage autorisant la fixation d'un siège enfant face à la route ISOFIX universel.

Les ancrages sont situés dans le coffre et sont visibles.

La taille d'un siège enfant ISOFIX est repérée par une lettre :

A, B et B1 : pour les sièges face route du groupe 1 (de 9 à 18 kg) ;

• C : sièges dos route du groupe 1 (de 9 à 18 kg) ;
• D et E : coques ou sièges dos route du groupe 0 ou 0+ (inférieur à 13 kg) ;
• F et G : nacelles du groupe 0 (inférieur à 10 kg).

Combi 9 places

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

Place
interdisant l'installation d'un siège enfant de ce type.

Siège enfant fixé à l'aide de la fixation ISOFIX

Place
autorisant la fixation d'un siège enfant ISOFIX.

Les
places arrière sont équipées d'un ancrage autorisant la fixation d'un siège enfant face à la route ISOFIX universel.

Les ancrages sont situés dans le coffre et sont visibles.

La taille d'un siège enfant ISOFIX est repérée par une lettre :

• A, B et B1 : pour les sièges face route du groupe 1 (de 9 à 18 kg) ;
• C : sièges dos route du groupe 1 (de 9 à 18 kg) ;
• D et E : coques ou sièges dos route du groupe 0 ou 0+ (inférieur à 13 kg) ;
• F et G : nacelles du groupe 0 (inférieur à 10 kg).

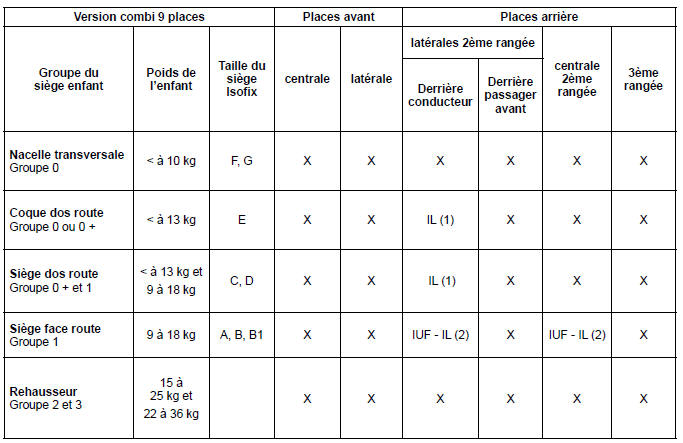

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.

X = Place non autorisée à l'installation d'un siège enfant ISOFIX.

IUF/IL = Place autorisant, pour les véhicules qui en sont équipés, la fixation par attache ISOFIX d'un siège enfant homologué " Universel/semi-universel ou spécifique à un véhicule " ; vérifiez qu'il se monte.

(1) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant.

(2) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Dans tous les cas, retirez l'appui-tête du siège arrière sur lequel est positionné le siège enfant. Cette action doit être faite avant de placer le siège enfant (reportez-vous au paragraphe "appui-tête arrière" ). Ne reculez pas le siège, devant l'enfant, au-delà du milieu de réglage de ses glissières et n'inclinez pas son dossier au-delà de 25º.

SÉCURITÉ ENFANTS : désactivation, activation airbag passager avant

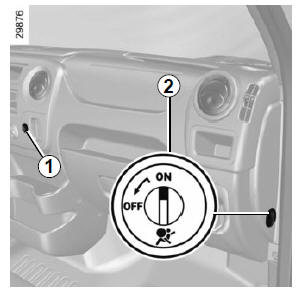

Désactivation de l'airbag passager avant (suivant véhicule)

Pour pouvoir installer un siège enfant sur le siège passager avant, vous devez impérativement désactiver les dispositifs complémentaires à la ceinture de sécurité passager avant.

Pour désactiver l'airbag : véhicule à l'arrêt, contact non mis, appuyez et tournez le verrou 2 en position OFF.

Contact mis, vérifiez impérativement que le témoin 1
est bien allumé sur la planche de bord et, suivant véhicule, que le message " airbag passager off " s'affiche.

Ce voyant reste allumé en permanence pour vous confirmer que vous pouvez installer un siège enfant.

La désactivation de l'airbag passager avant est également requise lors de l'installation d'un siège enfant face à la route en place passager avant.

L'activation ou la désactivation de l'airbag passager doit se faire véhicule à l'arrêt.

En cas de manipulation véhicule roulant, les témoins et
s'allument.

Pour retrouver l'état de l'airbag conforme à la position du verrou, coupez le contact puis remettez-le.

DANGER

Du fait de l'incompatibilité entre le déploiement de l'airbag passager avant et le positionnement d'un siège enfant dos à la route, NE JAMAIS installer de système de retenue pour enfant faisant face vers l'arrière sur un siège protégé par un AIRBAG frontal ACTIVÉ. Cela peut provoquer la MORT de l'ENFANT ou le BLESSER GRAVEMENT.

Les marquages sur la planche de bord et les étiquettes A sur chaque côté du pare-soleil passager 3 (à l'exemple des étiquettes ci-dessus) vous rappellent ces instructions.

Activation de l'airbag passager avant

Dès que vous enlevez le siège enfant du siège passager avant, réactivez l'airbag afin d'assurer la protection du passager avant en cas de choc.

Pour réactiver l'airbag : véhicule à l'arrêt, contact non mis, appuyez et tournez le verrou 2 en position ON.

Contact mis, vérifiez impérativement que le témoin 1
est éteint sur la planche de bord.

Anomalies de fonctionnement

En cas d'anomalie du système activation/ désactivation d'airbag passager avant, l'installation d'un siège enfant sur le siège avant est interdite.

L'installation de tout autre passager n'est pas recommandée.

Consultez au plus tôt un Représentant de la marque.

DANGER

Du fait de l'incompatibilité entre le déploiement de l'airbag passager avant et le positionnement d'un siège enfant dos à la route, NE JAMAIS installer de système de retenue pour enfant faisant face vers l'arrière sur un siège protégé par un AIRBAG frontal ACTIVÉ. Cela peut provoquer la MORT de l'ENFANT ou le BLESSER GRAVEMENT.

L'activation ou la désactivation de l'airbag passager doit se faire véhicule à l'arrêt.

En cas de manipulation véhicule roulant, les témoins
et s'allument. Pour
retrouver l'état de l'airbag conforme à la position du verrou, coupez le contact puis remettez-le.
