Notice d'utilisation Renault Master 2014: Changement de roue - Conseils pratiquesNotice d'utilisation Renault Master 2014: Changement de roue

CHANGEMENT DE ROUE : cric hydraulique

CHANGEMENT DE ROUE : cric hydraulique


Dans le cas d'un démontage de roues jumelées, dévissez la rallonge de gonflage 1.

N'oubliez pas de la visser au remontage.

Débloquez les vis de la roue en plaçant la clé de roue 3 prolongée par la rallonge hexagonale 2 (fournies avec le bloc outils) de façon à appuyer dessus.

Vis antivol

Si vous utilisez des vis antivol, placez ces vis au plus près de la valve (risque d'impossibilité de montage de l'enjoliveur de roue).

En cas de stationnement sur le bas côté de la chaussée, vous devez avertir les autres usagers de la route de la présence de votre véhicule au moyen d'un triangle de présignalisation ou autres dispositifs prescrits par la législation locale du pays où vous vous trouvez.

Enclenchez le signal de détresse.

Garez le véhicule à l'écart de la circulation sur un sol horizontal, non glissant et résistant.

Serrez le frein de parking et engagez une vitesse (première ou marche arrière ou en position N pour les boîtes de vitesses robotisée).

Faites descendre tous les occupants du véhicule et tenez-les éloignés de la zone de circulation.

CHANGEMENT DE ROUE : cric hydraulique


Sortez le cric 3 situé dans le bloc outils.

Prenez connaissance du dessin sur le cric avant de l'utiliser.

Utilisation du cric

Placez la tête du cric sur les points d'appui 2 proche de la roue concernée.

Présentez le cric 3 horizontalement. La tête du cric doit coïncider avec l'emplacement 2 prévu.

CHANGEMENT DE ROUE : cric hydraulique


Commencez à pomper en manoeuvrant les rallonges 4 mises bout à bout et disponibles dans le bloc outils.

Décollez la roue du sol.

Pour éviter tout risque de blessure ou de dommage au véhicule, développez le cric jusqu'à ce que la roue à remplacer soit à 3 centimètres maximum du sol.

Démontez les vis et retirez la roue (retirez l'enjoliveur central si nécessaire).

Mettez la roue de secours en place sur le moyeu central et, suivant véhicule, tournez-la pour faire coïncider les trous de fixation de la roue et du moyeu.

Lorsque des vis sont livrées avec la roue de secours, utilisez ces vis exclusivement pour la roue de secours.

CHANGEMENT DE ROUE : cric hydraulique


Serrez les écrous et descendez le cric.

Roue au sol, serrez les vis fortement en respectant l'ordre de serrage suivant : Roue avec 6 trous : commencez par la vis A, puis D, B, E, C et terminez par F.

CHANGEMENT DE ROUE : cric hydraulique


Roue avec 5 trous : commencez par la vis G, puis J, H, K, et terminez par I.

Faites contrôler le serrage et la pression de gonflage de la roue de secours le plus rapidement possible.

CHANGEMENT DE ROUE : cric

En cas de stationnement sur le bas côté de la chaussée, vous devez avertir les autres usagers de la route de la présence de votre véhicule au moyen d'un triangle de présignalisation ou autres dispositifs prescrits par la législation locale du pays où vous vous trouvez.

Enclenchez le signal de détresse.

Garez le véhicule à l'écart de la circulation sur un sol horizontal, non glissant et résistant.

Serrez le frein de parking et engagez une vitesse (première ou marche arrière ou en position N pour les boîtes de vitesses robotisées).

Faites descendre tous les occupants du véhicule et tenez-les éloignés de la zone de circulation.

CHANGEMENT DE ROUE : cric


Véhicule équipé du cric avec réhausse

Pour le changement d'une roue avant, utilisez la réhausse 1 (figure A).

Pour le changement d'une roue arrière, retirez la réhausse 1 (figure B).

CHANGEMENT DE ROUE : cric


Si nécessaire, déposez l'enjoliveur.

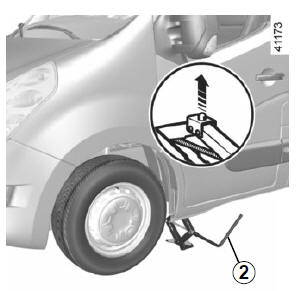

Débloquez les vis de la roue à l'aide de la clé de roue 2. Positionnez-la de façon à pouvoir appuyer dessus.

Pour éviter tout risque de blessure ou de dommage au véhicule, développez le cric jusqu'à ce que la roue à remplacer soit à 3 centimètres maximum du sol.

CHANGEMENT DE ROUE : cric

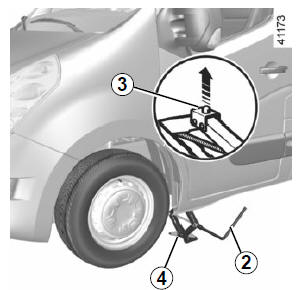

Présentez le cric 4 horizontalement, la tête du cric 3 doit être positionnée impérativement à hauteur du renfort tôle le plus proche de la roue concernée ou des points d'appui 5 ; commencez à visser le cric à la main pour placer convenablement sa semelle (légèrement rentrée sous le véhicule).

Donnez quelques tours de manivelle à l'aide de la clé de roue 2 jusqu'à décoller la roue du sol, démontez les vis et retirez la roue ; mettez la roue de secours en place sur le moyeu central et tournez-la pour faire coïncider les trous de fixation de la roue et du moyeu.

CHANGEMENT DE ROUE : cric


Lorsque des vis sont livrées avec la roue de secours, utilisez ces vis exclusivement pour la roue de secours.

Serrez les vis en vous assurant du bon placage de la roue sur son moyeu et dévissez le cric.

Nota : ne lubrifiez pas les vis de roue.

Vis antivol

Si vous utilisez des vis antivol, placez ces vis au plus près de la valve (risque d'impossibilité de montage de l'enjoliveur de roue).

CHANGEMENT DE ROUE : cric

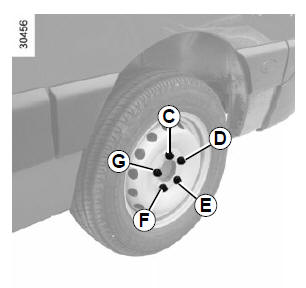

Roue au sol, serrez les vis fortement en commençant par le côté C, puis E, G, D et terminez par F, faites contrôler le serrage et la pression de gonflage de la roue de secours le plus rapidement possible.

En cas de crevaison, remplacez la roue le plus rapidement possible.

Un pneumatique ayant subi une crevaison doit toujours être examiné (et réparé si cela est possible) par un spécialiste.

PNEUMATIQUES

Les pneumatiques constituent le seul contact entre le véhicule et la route, il est donc essentiel de les tenir en bon état.

Vous devez impérativement vous conformer aux règles locales prévues par le code de la route.

Pour votre sécurité et le respect de la législation en vigueur.

Lorsqu'il y a nécessité de les remplacer, il ne faut monter sur votre véhicule que des pneumatiques de même marque, dimension, type et structure sur un même essieu.

Ils doivent : soit avoir une capacité de charge et une capacité de vitesse au moins égale aux pneumatiques d'origine, soit correspondre à ceux préconisés par un Représentant de la marque.

Le non-respect de ces instructions peut mettre en cause votre sécurité et invalider la conformité de votre véhicule.

Risque de perte de contrôle du véhicule.

Pneumatiques


Entretien des pneumatiques

Les pneumatiques doivent être en bon état et leurs sculptures doivent présenter un relief suffisant ; les pneumatiques agréés par nos Services Techniques comportent des témoins d'usure 1 qui sont constitués de bossagestémoins incorporés dans l'épaisseur de la bande de roulement.

Lorsque le relief des sculptures a été érodé jusqu'au niveau des bossages-témoins, ceux-ci deviennent visibles 2 : il est alors nécessaire de remplacer vos pneumatiques car la profondeur des sculptures n'est, au plus, que de 1,6 mm et ceci entraîne une mauvaise adhérence sur les routes mouillées.

Un véhicule surchargé, de longs parcours sur autoroute plus particulièrement par fortes chaleurs, une conduite habituelle sur de mauvais chemins concourent à des détériorations plus rapides des pneumatiques et influent sur la sécurité.

Des incidents de conduite, tels que " coups de trottoir ", risquent d'endommager les pneumatiques et les jantes, ainsi que d'entraîner des déréglages du train avant ou arrière.

Dans ce cas, faites vérifier leur état par un Représentant de la marque.

Pressions de gonflage

Respectez les pressions de gonflage (y compris la roue de secours), vérifiezles au moins une fois par mois et avant chaque grand voyage (reportez-vous à l'étiquette collée sur le chant de porte conducteur).

Des pressions insuffisantes entraînent une usure prématurée et des échauffements anormaux des pneumatiques avec toutes les conséquences que cela comporte sur le plan de la sécurité :

La pression de gonflage dépend de la charge et de la vitesse d'utilisation.

Ajustez les pressions en fonction des conditions d'utilisation ( reportez-vous à l'étiquette collée sur le chant de porte conducteur).

Les pressions doivent être vérifiées à froid : ne tenez pas compte des pressions supérieures qui seraient atteintes par temps chaud ou après un parcours effectué à vive allure.

Au cas où la vérification de la pression ne peut être effectuée sur les pneumatiques froids, il faut majorer les pressions indiquées de 0,2 à 0,3 bar (ou 3 PSI).

Il est impératif de ne jamais dégonfler un pneumatique chaud.

Versions à roues jumelées

Pour gonfler la roue extérieure, il est conseillé de faire passer le tuyau de gonflage entre les deux roues.

Attention, un bouchon de valve manquant ou mal vissé peut nuire à l'étanchéité des pneumatiques et provoquer des pertes de pression.

Ayez toujours des bouchons de valve identiques à ceux d'origine et entièrement vissés.

Véhicule équipé d'un avertisseur de perte de pression des pneumatiques

En cas de sous-gonflage ( crevaison, sous-gonflage...) le voyant
s'allume au tableau de bord, reportez-vous au paragraphe " Avertisseur de perte de pression des pneumatiques ".

Remplacement des pneumatiques

Pour des raisons de sécurité, cette opération doit être confiée exclusivement à un spécialiste.

Une monte différente de pneumatiques peut modifier :

Permutation des roues

Cette pratique est déconseillée.

Roue de secours

Reportez-vous aux paragraphes " Roue de secours " et " Changement de roue ".

Utilisation hivernale

Chaînes

Toute monte de pneumatiques de taille supérieure à celle d'origine rend impossible le chaînage.

La monte de chaînes n'est possible qu'avec des pneumatiques de taille identique à ceux montés d'origine sur votre véhicule.

Les roues sont chaînables à condition d'utiliser des chaînes spécifiques.

Consultez un Représentant de la marque.

Versions tractions

Pour des raisons de sécurité, il est formellement interdit de monter des chaînes sur l'essieu arrière.

Versions propulsions

Pour des raisons de sécurité, montez des chaînes sur l'essieu arrière uniquement.

Nota : pour les versions propulsions roues jumelées, placez des chaînes sur les roues arrière extérieures.

Pneus " neiges " ou " thermogommes "

Nous vous conseillons d'équiper toutes les roues afin de préserver le plus possible les qualités d'adhérence de votre véhicule.

Nota : nous attirons votre attention sur le fait que ces pneumatiques comportent parfois :

Pneus cloutés

Ce type d'équipement n'est utilisable que durant une période limitée et déterminée par la législation locale.

Il est nécessaire de respecter la vitesse imposée par la réglementation en vigueur.

Ces pneumatiques doivent équiper les deux roues de l'essieu avant au minimum pour les tractions et toutes les roues arrière au minimum pour les propulsions.

Dans tous les cas nous vous recommandons de consulter un Représentant de la marque qui saura vous conseiller sur le choix de l'équipement le mieux adapté à votre véhicule.

Kit de gonflage des pneumatiques
Le kit répare les pneumatiques endommagés sur la bande de roulement A par des objets de moins de 4 millimètres. Il ne répare pas tous les types de crevaisons comme ...
