PROJECTEURS AVANT : remplacement des lampes

Feux de position avant

Retirez le cache B et tirez sur le portelampe 2.

Type de lampe : W5W.

Nota : une fois l'ampoule remplacée, veillez à ce que le cache soit correctement positionné.

Désactiver la fonction Stop and Start pour toute intervention dans le compartiment moteur.

Feux indicateur de direction

Retirez le cache A et tournez le portelampe 1 d'un quart de tour.

Pour la repose, positionnez correctement le porte-lampe par rapport au détrompeur.

Type de lampe : PY21W.

Nota : une fois l'ampoule remplacée, veillez à ce que le cache soit correctement positionné.

Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Lors des interventions à proximité du moteur, celuici peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant.

Risque de blessures.

Feux de croisement

Retirez le cache E et tournez le portelampe 6 d'un quart de tour.

Type de lampe : H7LL.

Ne touchez pas le verre de la lampe.

Tenez-la par son culot.

Nota : une fois l'ampoule remplacée, veillez à ce que le cache soit correctement positionné.

Désactiver la fonction Stop and Start pour toute intervention dans le compartiment moteur.

Feux additionnels de virage (suivant véhicule)

Déposez le cache D et tournez le portelampe 5 d'un quart de tour.

Type de la lampe : H7.

Nota : une fois l'ampoule remplacée, veillez à ce que le cache soit correctement positionné.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Feux de route

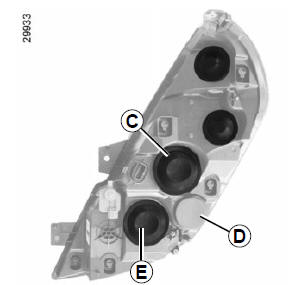

Retirez le cache C.

Dégrafez les ressorts 4 et sortez le porte-lampe 3.

Type de lampe : H1.

Nota : une fois l'ampoule remplacée, veillez à ce que le cache soit correctement positionné.

Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.

Lors des interventions à proximité du moteur, celuici peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant.

Risque de blessures.

PROJECTEURS AVANT : feux de brouillard avant

Feux de brouillard 1

Consultez un Représentant de la marque.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessure.

Toute intervention (ou modification) sur le circuit électrique doit être réalisée par un Représentant de la marque qui dispose des pièces nécessaires à l'adaptation, car un branchement incorrect pourrait entraîner la détérioration de l'installation électrique (câblage, organes, en particulier l'alternateur).

FEUX LATÉRAUX : remplacement des lampes

Répétiteurs latéraux

Orientez le miroir 1 pour accéder à la vis.

Dévissez la vis à l'aide d'un tournevis à empreinte torx.

Sortez le répétiteur et remplacez la lampe 2.

Type de lampe suivant véhicule : WY5W ou P21W.

Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Feux de gabarit

Poussez le feu 3 (mouvement A) et appuyez en B pour dégager le feu.

Tournez le porte-lampe d'un quart de tour et remplacez la lampe.

Type de lampe : W5W.

FEUX ARRIÈRE : remplacement des lampes

Feux arrière

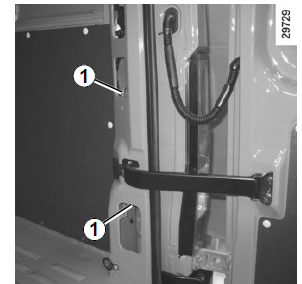

Suivant véhicule, déposez les grilles de protection. Dévissez les deux écrous 1 et tirez le bloc des feux arrière A.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Dévissez les vis 2 à l'aide d'un l'outil type tournevis plat pour retirer le portelampes 3.

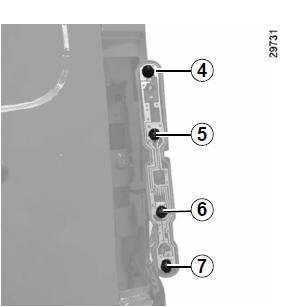

4. Feu de position et stop.

   Lampe forme poire à ergots deux filaments P21/5W.

5. Feu de direction.

   Lampe orange forme poire à ergots PY21W.

6. Feu de recul.

   Lampe forme poire à ergots P21W.

7. Feu de brouillard.

   Lampe forme poire à ergots P21W.

Troisième feu de stop

Déposez le cache 8.

Dévissez l'écrou.

De l'extérieur, sortez le bloc pour atteindre la lampe 9.

Type de lampe : W16W.

Éclaireurs de plaque d'immatriculation

Déclippez l'éclaireur 10 (à l'aide d'un outil type tournevis plat).

Retirez le couvercle de l'éclaireur pour accéder à la lampe.

Type de lampe : W5W.

ÉCLAIRAGE INTÉRIEUR : remplacement des lampes

Plafonnier

Déclippez le diffuseur 1 du plafonnier à l'aide d'un outil type tournevis plat.

Tirez la lampe vers le bas pour la sortir de son emplacement.

Type de lampe : W6W

Changez la lampe et remettez le diffuseur en place.

Particularités pour les véhicules équipés de spot de lecture

Type de lampe 2 : navette 10W

Type de lampe spot de lecture 3 : W5W

Éclaireurs arrière

Déclippez le diffuseur du plafonnier à l'aide d'un outil type tournevis plat.

Tirez la lampe vers le bas pour la sortir de son emplacement.

Type de lampe 4 : W6W

Changez la lampe et remettez le diffuseur en place.
