Notice d'utilisation Renault Master 2014: Crevaison, roue de secours

Pour les véhicules qui en sont équipés, elle se situe sous le châssis.

Si la roue de secours a été conservée pendant de nombreuses années, faites vérifier par votre garagiste qu'elle reste appropriée et peut être utilisée sans danger.

Dans certains cas (crevaison à l'arrière, véhicule chargé avec attelage...) il peut être nécessaire de lever auparavant le véhicule (par le point de levage le plus proche de la roue concernée) pour pouvoir accéder à la roue de secours (reportez-vous au paragraphe " changement de roue : véhicule à roues simples " ).

Pour retirer la roue de secours

• Insérez dans l'emplacement 1 ou 4, l'embout de la clé de déverrouillage 3 prolongée, suivant véhicule, de la rallonge hexagonale 5 et de la clé de roue 6 (l'usage d'autres outils pourrait endommager le mécanisme) ;
• faites descendre la roue de secours au maximum ;
• déclippez l'élément 2 de la jante ;
• faites passer l'élément 2 par la jante (comme indiqué en A) et libérez ainsi la roue.

Pour remettre une roue

Procédez dans le sens inverse :

• mettez la roue à plat sous le véhicule, valve 7 vers vous impérativement.

  Risque de perte de la roue ;

• faites traverser le câble et l'élément 2 à travers la jante ;

Mettez la roue crevée à plat sur le sol, valve 7 vers vous impérativement.

Risque de perte de la roue.

• centrez l'élément 2 au centre de la roue et clippez-le à la jante ;
• remontez au maximum le câble de maintien et vérifiez le bon verrouillage de la roue.

Nota : ne placez pas une roue crevée avec jantes en aluminium dans le treuil de roue de secours. Veillez à bien remonter le treuil.

BLOC OUTILS

Emplacement du bloc outils

Le bloc outils 1 est situé sous le siège conducteur.

Pour sortir les outils, avancez le siège et rabattez le dossier (reportez-vous au paragraphe " Sièges avant " ).

Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet, en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d'empêcher son utilisation.

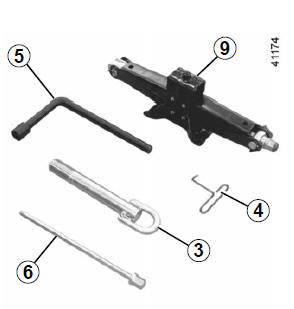

Composition du bloc outils (suivant véhicule)

• cric hydraulique 2 ;
• anneau de remorquage 3 ;
• clé d'enjoliveur 4 ;

• clé de roue 5 ;
• clé de déverrouillage du treuil 6 ;
• rallonge hexagonale 7 ;
• rallonges 8 ;
• cric 9.

Ne laissez jamais les outils pêle-mêle dans le véhicule : risque de projections lors d'un freinage. Après utilisation, veillez à bien replacer les outils dans leur support puis positionnez-le correctement dans son logement : risque de blessures.

Le cric est destiné au changement de roue. En aucun cas, il ne doit être utilisé pour procéder à une réparation ou pour accéder au- dessous du véhicule.
