Vous trouverez dans ce chapitre des informations sur les sujets suivants:
Respectez la législation en vigueur sur l'utilisation de l'éclairage du véhicule dans le pays où vous vous trouvez.
La responsabilité du réglage correct des projecteurs et de l'éclairage incombe toujours au conducteur.
Informations complémentaires et avertissements:
AVERTISSEMENT
Des accidents pouvant causer des blessures graves peuvent avoir lieu lorsque la route n'est pas suffisamment éclairée et que le véhicule est difficilement, voire pas du tout vu par d'autres usagers de la route.
AVERTISSEMENT
Des projecteurs réglés trop haut et une utilisation incorrecte des feux de route peuvent détourner l'attention des autres usagers de la route et les éblouir. Cela peut provoquer des accidents ainsi que des blessures graves.
Témoins de contrôle

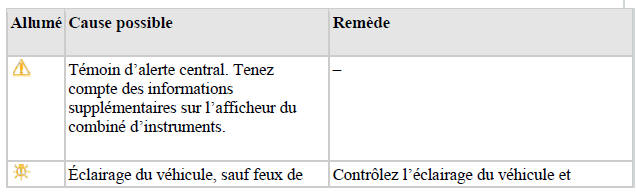

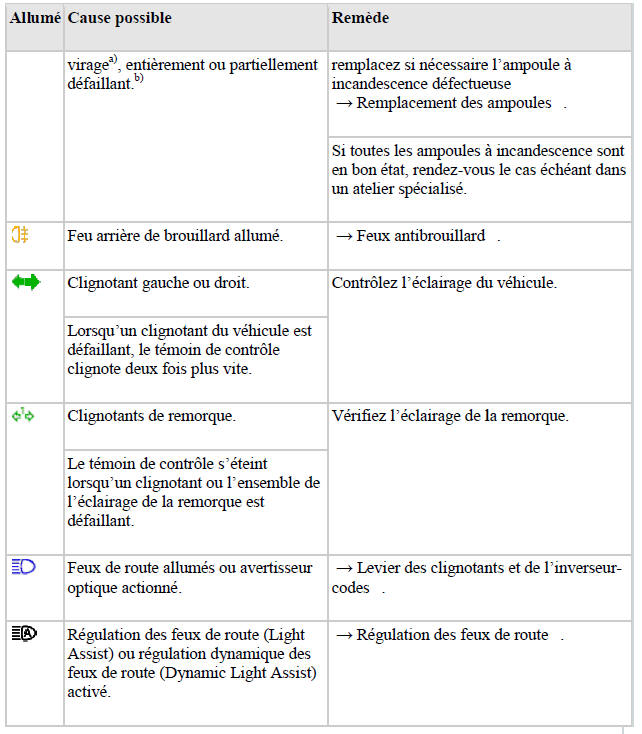

Témoins de contrôle dans le combiné d'instruments
Au moment où vous mettez le contact d'allumage, certains témoins d'alerte et de contrôle s'allument brièvement pour un contrôle de fonctionnement. Ils s'éteignent au bout de quelques secondes.

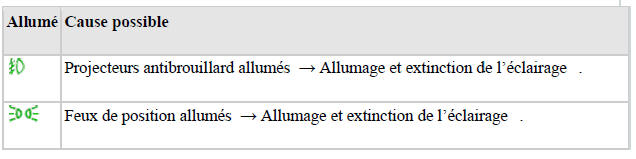

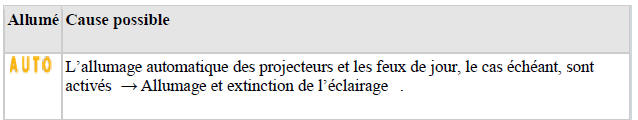

Témoins de contrôle dans la commande d'éclairage
AVERTISSEMENT
La non-observation des témoins d'alerte qui s'allument et des messages texte risque d'entraîner l'immobilisation du véhicule, des accidents ou des blessures graves.
MISE EN GARDE
La non-observation des témoins de contrôle qui s'allument ou des messages texte peut endommager le véhicule.
a) Tout dysfonctionnement des feux de virage est signalé par un message distinct sur l'afficheur du combiné d'instruments.
b) Affichage couleur sur le combiné d'instruments équipé d'un afficheur couleur
Levier des clignotants et de l'inverseur -codes

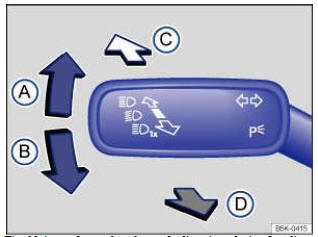

Fig. 93 A gauche sur la colonne de direction: levier des clignotants et de
l'inverseur-codes
Placement du levier dans la position souhaitée:
1.
Clignotant droit → .
OU : mise en marche du feu de stationnement droit. À cet effet, mettez le levier en position à partir de la position médiane lorsque l'allumage est coupé → Feux de stationnement .
Mettez le levier en position de base pour éteindre le clignotant ou le feu de stationnement.
2.
Clignotant gauche →
OU : mise en marche du feu de stationnement gauche. À cet effet, mettez le levier en position à partir de la position médiane lorsque l'allumage est coupé → Feux de stationnement .
Mettez le levier en position de base pour éteindre le clignotant ou le feu de stationnement.
3.Allumage des
feux de route → . Lorsque les feux
de route sont allumés, le témoin de contrôle
s'allume sur le combiné
d'instruments.
4. Actionnement
de l'avertisseur optique ou désactivation des feux de route. L`avertisseur
optique s'allume tant que le levier est tiré. Le témoin de contrôle
s'allume.
Clignotement confort
Pour actionner le clignotement confort, soulevez ou abaissez le levier seulement jusqu'au point dur puis relâchez le levier. Le clignotant clignote alors 3 fois.
Pour interrompre le clignotement confort, bougez le levier immédiatement l fois dans le sens opposé et jusqu'au point de pression avant de le relâcher. Le clignotant clignote 1 fois dans la direction opposée.Si le levier est bougé immédiatement 2 fois dans le sens opposé jusqu'au point de pression, le clignotement confort est exécuté dans la direction opposée.
Il est possible d'activer et de désactiver le clignotement
confort via le système d'infodivertissement via la touche
,puis les boutons de fonction
et Éclairage→ Réglages du menu et
du système (SETUP) .
AVERTISSEMENT
Toute utilisation incorrecte des clignotants, leur non- utilisation ou l'oubli d'éteindre les clignotants risque d'induire en erreur les usagers de la route. Cela peut provoquer des accidents ainsi que des blessures graves.
AVERTISSEMENT
Un manque d'attention pendant l'utilisation des feux de route peut entraîner des accidents et des blessures graves dans la mesure où les feux de route peuvent détourner l'attention des autres usagers de la route et les éblouir.
Allumage et extinction de l'éclairage

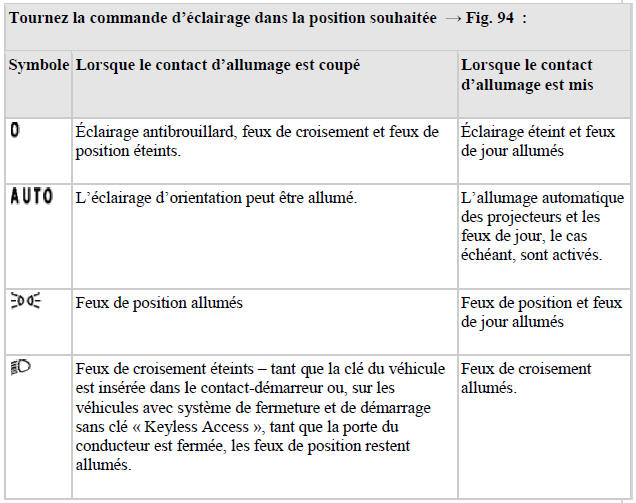

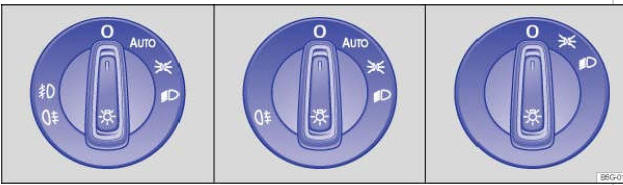

Fig. 94 À côté du volant : représentation de certaines versions de la
commande d'éclairage
Respectez la législation en vigueur sur l'utilisation de l'éclairage du véhicule dans le pays où vous vous trouvez.
Sur les véhicules avec dispositif d'attelage installé en première monte : lorsqu'une remorque avec feu arrière de brouillard est raccordée électriquement, le feu arrière de brouillard du véhicule s'éteint automatiquement → Traction d'une remorque.
Feux antibrouillard
Les témoins de contrôle ou
de la commande d'éclairage ou du combiné d'instruments indiquent que les feux
antibrouillard sont allumés.
Il est possible d'allumer l'éclairage antibrouillard
lorsque la commande d'éclairage se trouve en position
, feux de position
ou feux de croisement.
Si, l'allumage automatique des projecteurs
étant activé, les projecteurs
antibrouillard ou le feu arrière de brouillard sont allumés, les feux de
croisement s'allument également, indépendamment de la luminosité ambiante.
Signaux d'avertissement pour éclairage non éteint
Lorsque la clé du véhicule est retirée du contact-démarreur et que la porte du conducteur est ouverte, des signaux sonores d'avertissement retentissent dans les conditions suivantes. Ces signaux sonores vous rappellent d'éteindre l'éclairage, si nécessaire.
Ampoules à décharge
Les lampes à décharge émettent une lumière claire et homogène qui assure un meilleur éclairage de la chaussée et une meilleur visibilité des véhicules pour les usagers de la route. La lumière émise par les lampes à décharge est obtenue par l'application d'une haute tension électrique entre deux électrodes situées dans une ampoule en verre remplie de gaz.
Les électrodes peuvent s'user avec le temps, ce qui augmente la distance entre celles-ci. Le calculateur des lampes à décharge détecte cette altération et augmente la tension afin de générer en continu un éclairage clair et homogène.
Les lampes à décharge peuvent toutefois également griller. Avant de griller, les lampes à décharge émettent un éclairage vacillant ou irrégulier. Selon l'équipement, un message correspondant peut apparaître sur l'afficheur du combiné d'instruments.
Si les lampes à décharge émettent un éclairage vacillant ou irrégulier, rendez-vous immédiatement dans un atelier spécialisé afin de faire contrôler les projecteurs.
AVERTISSEMENT
Les feux de position ou les feux de jour ne sont pas assez lumineux pour assurer un éclairage suffisant de la route et pour que les autres usagers de la route vous voient.
Éclairage et vision - Fonctions
Feux de stationnement
Lorsque les feux de stationnement sont allumés (clignotant droit ou gauche), le projecteur avec son feu de position et des zones partielles du feu arrière sont allumés sur le côté souhaité du véhicule. Les feux de stationnement ne peuvent être allumés que si le contact d'allumage est coupé et lorsque le levier des clignotants et de l'inverseur-codes se trouvait en position médiane avant l'actionnement.
Feux de position
Lorsque la commande d'éclairage se trouve en position
,sont allumés : les deux projecteurs
avec les feux de position et certaines parties du bloc de feux arrière, le feu
de plaque de police, les touches de la console centrale et les touches du
tableau de bord. Lorsque l'allumage est mis, les feux de jour sont également
allumés.
Si vous ne verrouillez pas le véhicule de l'extérieur alors que l'allumage est coupé, les feux de stationnement permanents des deux côtés s'allument automatiquement au bout d'environ 10 minutes afin de réduire la sollicitation de la batterie → Feux de stationnement continus des deux côtés .
Feux de stationnement continus des deux côtés
Lorsque les feux de stationnement continus des deux côtés sont allumés, les deux projecteurs s'allument avec les feux de position et certaines parties du bloc de feux arrière.
Si vous ne verrouillez pas le véhicule de l'extérieur, les feux de position passent automatiquement en feux de stationnement permanents des deux côtés au bout d'environ 10 minutes afin de réduire la sollicitation de la batterie.
Désactivation automatique des feux de position et de stationnement
La batterie du véhicule se vide lorsque les feux de position ou de stationnement sont allumés. Pour assurer le redémarrage , les feux de position ou de stationnement sont automatiquement éteints au plus tôt après 2 heures de fonctionnement et lorsque le niveau de la batterie est susceptible d'être trop faible →
Lorsqu'elle est complètement chargée et neuve, la batterie de votre véhicule permet aux feux de stationnement permanents des deux côtés de rester allumés de 4 à 16 heures en fonction de l'équipement et au feu de stationnement d'un seul côté de 8 à 32 heures. Selon leur utilisation et leur durée de fonctionnement, les batteries s'usent plus ou moins vite et leur capacité diminue. Ceci influence la durée d'illumination des feux de stationnement, qu'ils soient allumés des deux côtés ou d'un seul
Si la capacité de la batterie ne suffit pas pour assurer 2 heures de feux de position ou de stationnement, il n'y a pas de désactivation automatique de ces derniers, et ils restent allumés jusqu'à ce que la batterie soit vide. Le redémarrage n'est alors plus possible →
Si les feux de position sont allumés après que l'allumage a été coupé, la désactivation automatique des feux de position ne fonctionne pas. Les feux de position restent allumés jusqu'à la décharge complète de la batterie du véhicule. Le redémarrage n'est alors plus possible →
Feux de jour
L'éclairage de jour est assuré par des feux spécifiques situés dans les projecteurs avant ou dans le pare-chocs avant.
Lorsque les feux de jour sont activés, seules les ampoules séparées sont allumées →
Les feux de jour s'allument chaque fois que vous mettez l'allumage si la
commande d'éclairage se trouve en position
ou
(lorsque la luminosité du jour a
été détectée par le détecteur de pluie/luminosité).
Lorsque la commande d'éclairage se trouve en position
le détecteur de pluie/luminosité
allume ou éteint automatiquement les feux de croisement, y compris l'éclairage
des cadrans et des commandes, en fonction de la luminosité ambiante.
Il n'est pas possible d'allumer ou d'éteindre manuellement les feux de jour.
Allumage automatique des projecteurs
L'allumage automatique des projecteurs est un simple outil et n'est pas en mesure de détecter correctement toutes les situations de conduite.
Lorsque la commande d'éclairage est en position
, l'éclairage du véhicule et
l'éclairage des cadrans et des commandes s'allument et s'éteignent
automatiquement dans les situations suivantes →
Le détecteur de pluie et de luminosité détecte l'obscurité, par ex. lors d'un passage dans un tunnel. - Lors de la détection d'une luminosité suffisante.
Le détecteur de pluie et de luminosité détecte les fortes pluies et met en marche les essuie glaces.- Lorsque les essuie-glaces n'ont pas fonctionné pendant quelques minutes.
Sur les véhicules sans feux de jour : lorsque vous roulez à plus de 140 km/h (87 mph) pendant quelques secondes.- Sur les véhicules sans feux de jour: lorsque vous roulez à moins de 65 km/h (40 mph) pendant quelques secondes.
Si, l'allumage automatique des projecteurs étant activé, les projecteurs antibrouillard ou le feu arrière de brouillard sont allumés, les feux de croisement s'allument également, indépendamment de la luminosité ambiante.
Feux directionnels (AFS)
Dans les virages, les ampoules pivotantes éclairent automatiquement mieux la route. Les feux directionnels ne fonctionnent que si les feux de croisement sont allumés et si le véhicule roule à une vitesse supérieure à env. 10 km/h (6 mph).
Sur les véhicules dotés de la fonction de sélection du profil de conduite (Driving Mode Selection), le profil de conduite sélectionné peut influer sur le comportement des ampoules pivotantes → Sélection du profil de conduite (Driving Mode Selection) .
Si le profil de conduite Eco est sélectionné sur les véhicules dotés de la fonction de sélection du profil de conduite (Driving Mode Selection), les feux directionnels sont désactivés → Sélection du profil de conduite (Driving Mode Selection).
Si le profil de conduite Eco est sélectionné sur les véhicules dotés de la fonction de sélection du profil de conduite (Driving Mode Selection), les feux directionnels sont désactivés → Sélection du profil de conduite (Driving Mode Selection),
Lorsque le mode voyage → Adaptation des projecteurs (mode voyage) est activé, les feux directionnels ne fonctionnent pas.
Sur certains modèles, les ampoules pivotent, indépendamment les unes des autres, même en ligne droite. Cette fonction, dépendant des conditions météorologiques et de la vitesse, sert à améliorer l'éclairage de la chaussée. Le retour en position initiale s'effectue en fonction de la vitesse et après un certain laps de temps.
Si le véhicule est équipé en conséquence, les feux
directionnels peuvent être activés et désactivés dans le système
d'infodivertissement via la touche
, puis les
boutons de fonction et Éclairage →
Réglages du menu et du système (SETUP) .
Feux de braquage
Lorsque vous prenez lentement un virage ou dans les virages très serrés, un feu de braquage s'allume automatiquement. Le feu de braquage peut être intégré soit dans le projecteur antibrouillard soit dans le projecteur avant et s'allume uniquement à des vitesses inférieures à 40 km/h (25 mph).
Lorsque vous enclenchez la marche arrière, les feux de braquage peuvent s'allumer des deux côtés du véhicule afin d'obtenir um meilleur éclairage de la zone périphérique lorsque vous manoeuvrez.
Feux à diodes électroluminescentes
Vous ne pouvez pas remplacer vous-même les diodes électroluminescentes. Faites appel à un spécialiste ! Nous vous recommandons pour cela de vous adresser à votre Partenaire Volkswagen.
AVERTISSEMENT
Il y a un risque d'accident et de blessures graves si la route n'est pas suffisamment éclairée et le véhicule peu ou pas visible par d'autres usagers de la route.
AVERTISSEMENT
Si le véhicule est garé et insuffisamment éclairé est peu ou pas visible pour les autres usagers de la route, il peut entraîner des accidents et des blessures graves.
Par temps frais ou humide, l'intérieur des projecteurs, des feux arrière et des clignotants peut momentanément s'embuer. Ce phénomène est normal et n'a aucune répercussion sur la longévité de l'éclairage du véhicule.
Régulation des feux de route
La régulation des feux de route peut contribuer à empêcher que les autres usagers de la route ne soient éblouis.
Régulation des feux de route (Light Assist)
Dans les limites autorisées par le système, la régulation
des feux de route allume automatiquement les feux de route en fonction
des conditions environnantes et de la circulation, et à partir d'une vitesse de
60ºkm/h (37ºmph). La régulation éteint les feux de
route lorsque le véhicule roule à moins de 30ºkm/h (19ºmph) →
. La commande s'effectue à l'aide d'une caméra logée dans
la zone du rétroviseur intérieur.
La régulation des feux de route détecte en général les zones éclairées et désactive les feux de route au cours de traversées, par ex. d'agglomérations.
Régulation dynamique des feux de route (Dynamic Light Assist)
La régulation dynamique des feux de route peut, dans les limites inhérentes au système, minimiser ou éviter l'éblouissement des autres usagers de la route → .
Le système détecte les autres usagers de la route ainsi que leur distance par rapport à votre véhicule et masque de manière ciblée une zone des projecteurs. Lorsqu'il n'est plus possible d'empêcher l'éblouissement des autres usagers de la route, la répartion de l'éclairage est assurée automatiquement par les feux de croisement. La commande s'effectue à l'aide d'une caméra située sur la face intérieure du pare-brise, au-dessus du rétroviseur intérieur.
La régulation dynamique des feux de route active automatiquement les feux de route à partir d'une vitesse de 60 km/h (37 mph) environ et ce, en fonction des véhicules qui vous précèdent et des véhicules arrivant en sens inverse ainsi qu'en fonction de conditions environnantes et de circulation, et les éteint à nouveau dès que vous roulez à une vitesse inférieure à 30 km/h (19 mph) environ.
Si les feux directionnels sont désactivés → Feux directionnels (AFS) ou le mode voyage est activé→ Adaptation des projecteurs (mode voyage) , ou si le profil de conduite Eco est sélectionné sur les véhicules dotés de la fonction de sélection du profil de conduite (Driving Mode Selection) → Sélection du profil de conduite (Driving Mode Selection) , les feux de route ne s'activent et se désactivent que de manière automatique. Cette intervention est fonction des véhicules qui vous précèdent ou qui arrivent en sens inverse ainsi que de l'éclairage extérieur.
La régulation dynamique des feux de route détecte en général les zones éclairées et désactive les feux de route au cours de traversées, par exemple, d'agglomérations.

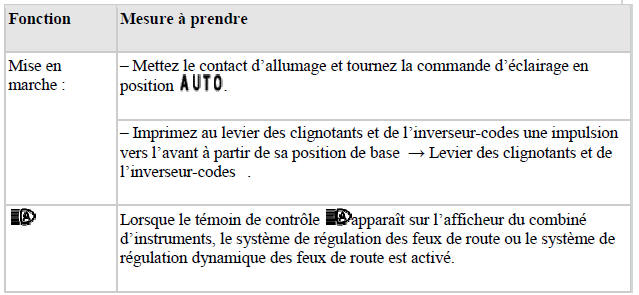

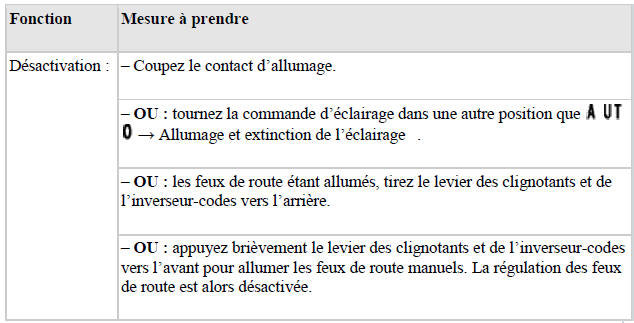

Activation et désactivation de la régulation des feux de route (Light Assist) ou de la régulation dynamique des feux de route (Dynamic Light Assist)
Si le véhicule est équipé en conséquence, la régulation
dynamique des feux de route peut être activée et désactivée dans le système
d'infodivertissement : actionnez à cet effet la touche
, puis effleurez les boutons de
fonction et Éclairage → Réglages du
menu et du système (SETUP).
Dysfonctionnement
Dans les conditions suivantes, il se peut que les feux de route allumés ne puissent pas être éteints à temps, voire pas du tout, par la régulation des feux de route :
AVERTISSEMENT
Le supplément de confort qu'apporte le système de régulation des feux de route ou le système de régulation dynamique des feux de route ne doit pas vous inciter à prendre des risques. Le système ne saurait remplacer la vigilance du conducteur.
MISE EN GARDE
Afin de ne pas entraver le bon fonctionnement du système, veuillez tenir compte des points suivants:
L'avertisseur optique et les feux de route peuvent à tout moment être activés et désactivés manuellement à l'aide du levier d clignotants et de l'inverseur-codes → Levier des clignotants et de l'inverseur-codes
Des objets diffusant de la lumière dans la zone d'influence de la caméra, par ex. des systèmes de navigation nomades, peuvent perturber le fonctionnement de la régulation dynamique des feux de route.
Adaptation des projecteurs (mode voyage)
Lorsque vous roulez dans des pays où l'on circule du côté opposé à celui de votre pays d'origine, les projecteurs dotés d'ampoules à décharge peuvent éblouir les automobilistes venant en sens inverse. C'est pourquoi il vous faut adapter les projecteurs lorsque vous roulez dans ces pays.
Sur les véhicules équipés du système de régulation
dynamique des feux de route, il est possible d'adapter l'orientation des
projecteurs dans le système d'infodivertissement via la touche
puis les boutons de fonction
et Éclairage → Réglages du menu et
du système (SETUP) (mode voyage).
Le mode voyage ne peut être utilisé que pendant une courte période. Pour une transformation permanente, veuillez vous adresser à un atelier spécialisé. Nous vous recommandons pour cela de vous adresser à votre Partenaire Volkswagen.
Lorsque le mode voyage est activé, les systèmes de feux directionnels → Feux directionnels (AFS) et de régulation dynamique des feux de route → Régulation dynamique des feux de route (Dynamic Light Assist) sont désactivés. Les feux de route ne s'activent et se désactivent alors que de manière automatique.

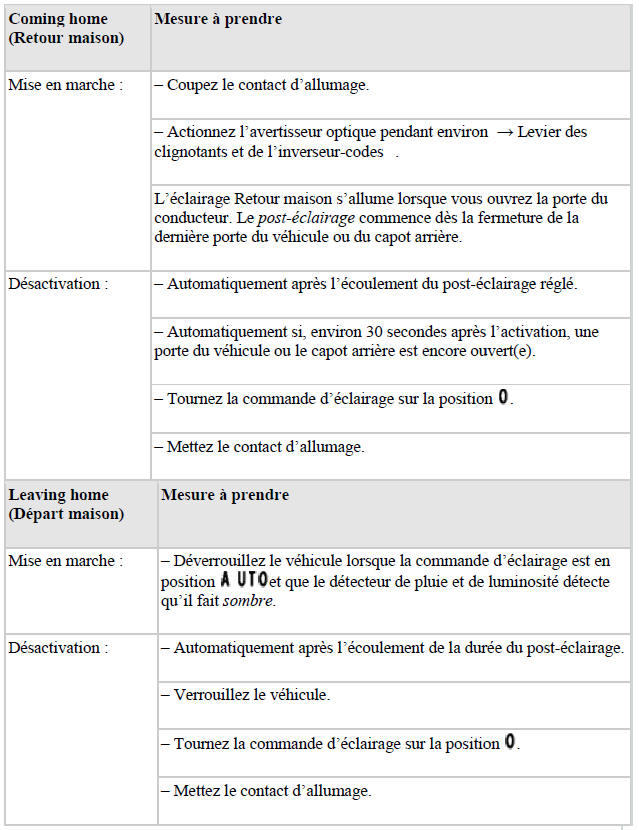

Fonctions Coming home et Leaving home (éclairage d'orientation)
Les fonctions Coming home (Retour chez soi) et Leaving home (Départ de chez soi) peuvent éclairer la périphérie du véhicule lorsqu'il fait nuit.
La fonction Coming home (Retour chez soi) doit être activée manuellement. À l'inverse, la fonction Leaving home (Départ maison) est pilotée automatiquement par un détecteur de pluie/de luminosité.
Éclairage périmétrique dans les rétroviseurs extérieurs
L'éclairage périmétrique dans les rétroviseurs extérieurs éclaire l'environnement immédiat des portes pendant la montée à bord et la descente. Il s'active au moment du déverrouillage du véhicule, lorsque vous ouvrez une porte, lorsque la fonction Coming home ou la fonction Leaving home est activée. Si le véhicule est équipé d'un détecteur de pluie/de luminosité, l'éclairage périmétrique dans les rétroviseurs extérieurs est activé uniquement lorsqu'il fait sombre.
Il est possible de régler la durée du post- éclairage et
d'activer ou de désactiver la fonction dans le système d'infodivertissement via
la touche ,puis les boutons de
fonction et Éclairage → Réglages
du menu et du système (SETUP).
Lorsque la fonction Coming home est activée, aucun signal sonore d'avertissement ne retentit lors de l'ouverture de la porte du conducteur pour vous prévenir que l'éclairage est encore allumé.
Réglage du site des projecteurs

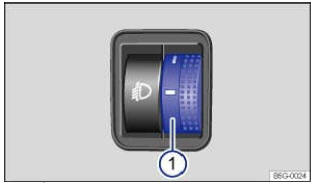

Fig. 95 À côté du volant : molette de réglage du site des projecteurs 1
Grâce au réglage du site des projecteurs, le faisceau lumineux des projecteurs avant peut être adapté en fonction du chargement du véhicule.

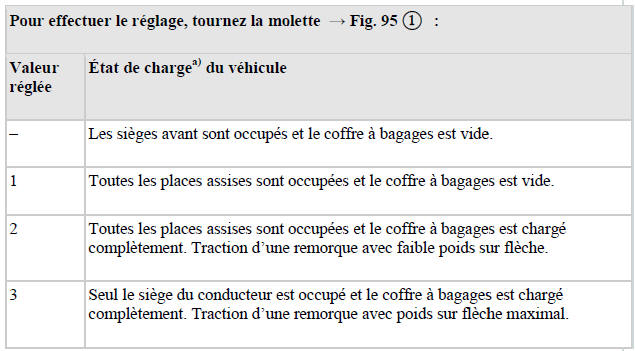

Réglage du site des projecteurs
Selon la valeur réglée, le réglage du site des projecteurs → Fig. 95 ①adapte en continu les faisceaux lumineux des projecteurs en fonction de l'état de chargement du véhicule. Le conducteur bénéficie ainsi d'une visibilité optimale et les automobilistes venant en sens inverse ne sont pas éblouis →
Les projecteurs ne peuvent être réglés que si les feux de croisement sont allumés → Allumage et extinction de l'éclairage .
Réglage dynamique du site des projecteurs
Sur les véhicules dotés du réglage automatique du site des projecteurs, la molette → Fig. 95 ①est supprimée. La portée d'éclairage s'adapte automatiquement à l'état de chargement du véhicule lors de l'allumage des projecteurs avant →
AVERTISSEMENT
En présence d'objets lourds à bord du véhicule, les projecteurs peuvent éblouir et détourner l'attention des autres usagers de la route. Cela peut provoquer des accidents ainsi que des blessures graves.
AVERTISSEMENT
En cas de défaillance ou de dysfonctionnement du réglage dynamique du site des projecteurs, les projecteurs risquent d'éblouir les autres usagers de la route et de détourner leur attention. Cela peut provoquer des accidents ainsi que des blessures graves.
a) En cas d'autres chargements du véhicule, des positions intermédiaires peuvent également être choisies.
Éclairage des cadrans et des commandes
Il est possible de régler la luminosité de l'éclairage des
cadrans et des commandes ainsi que la luminosité de fond de l`affichage tête
haute → Cadrans dans le système d'infodivertissement via la touche
et les boutons de fonction
et Éclairage → Réglages du
menu et du système (SETUP) .
La luminosité réglée s'adapte automatiquement aux variations de la luminosité ambiante dans le véhicule.
Lorsque l'éclairage est éteint et le contact d'allumage mis, les cadrans sont allumés (aiguilles et graduations). Lorsque la luminosité environnante décroît,l'éclairage des graduations est automatiquement réduit et éventuellement complètement éteint. Cette fonction a pour but de vous rappeler d'allumer à temps les feux de croisement, par ex. lorsque vous traversez des tunnels.

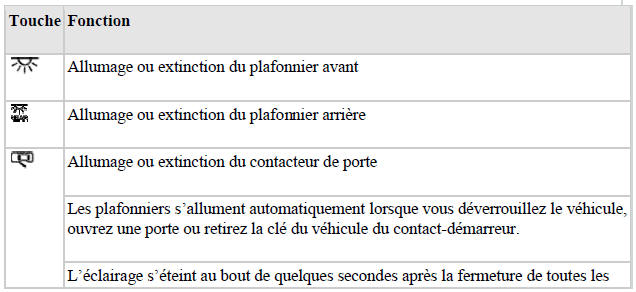

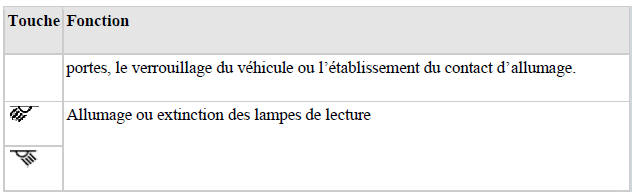

Plafonniers et lampes de lecture
Éclaireur de boîte à gants et de coffre à bagages
Lors de l'ouverture et de la fermeture du capot arrière et de la boîte à gants, une lampe s'allume ou s'éteint automatiquement.
Éclairage d'ambiance
Lorsque les feux de position ou les feux de croisement sont allumés, l'éclairage d'ambiance éclaire par le haut les éléments de commande situés dans les portes.
Le plancher et le store du toit en verre peuvent aussi être éclairés.
Vous pouvez régler la luminosité de l'éclairage d'ambiance
dans le système d'infodivertissement en actionnant la touche CAR puis en
effleurant les boutons de fonction
et Éclairage → Réglages du menu et du système (SETUP).
Enjoliveurs de seuil de porte éclairés
Les enjoliveurs de seuil de porte en marche éclairent la zone d'accès du côté conducteur et du côté passager avant lorsque la porte du conducteur est ouverte.
Les lampes s'éteignent au moment du verrouillage du véhicule ou quelques minutes après que vous avez retiré la clé du véhicule du contact-démarreur. Cela empêche la batterie de se décharger.
4MOTION Active Control
Informations complémentaires et avertissements :
Système d'infodivertissement → Système d'infodivertissement
Système de protection proactive des occupants → Ceintures de sécurité
Éclairage → Éclairage
Passage des rapports → Passage des rapporte
Direction → Direction
D ...
Vues extérieures
À propos de cette notice
Cette notice est valable pour tous les modèles et toutes les versions du
Tiguan.
Vous trouverez un index alphabétique à la fin de cette notice.
Un index des abréviations disponible à la fin de la notice explique les
abréviations et désignations techniqu ...
Caractéristiques techniques
Plaques d'identification
PLAQUES D'IDENTIFICATION VÉHICULES
Les indications figurant sur la plaque
constructeur sont à rappeler dans
toutes vos lettres ou commandes.
Plaque constructeur A
Nom du constructeur.
Numéro de conception communautaire
ou numé ...
