Notice d'utilisation Volkswagen Tiguan 2016: Fusibles

En raison du perfectionnement permanent du véhicule, de l'affectation des fusibles en fonction de l'équipement et de la protection de plusieurs consommateurs par un fusible commun, il n'est pas possible de fournir une vue d'ensemble complète des emplacements des fusibles au moment de l'impression. Des informations concernant les détails de l'affectation des fusibles so disponibles chez un Partenaire Volkswagen.

En principe, plusieurs consommateurs peuvent être protégés par un même fusible. À l'inverse, il peut y avoir plusieurs fusibles pour un même consommateur.

Ne remplacez les fusibles que lorsque la source d'anomalie a été supprimée. Si un fusible neuf grille de nouveau après peu de temps, faites vérifier l'équipement électrique dans un atelier spécialisé.

Informations complémentaires et avertissements

• Préparation des interventions dans le compartiment-moteur → Préparation des interventions dans le compartiment- moteur

AVERTISSEMENT

Un équipement électrique sous haute tension peut causer des décharges électriques, des brûlures graves et des blessures mortelles !

• Ne touchez jamais au câblage électrique de l'allumage
• Évitez les courts-circuits dans l'équipement électrique.

AVERTISSEMENT

L'utilisation de fusibles inappropriés, la réparation de fusibles et le pontage d'un circuit électrique sans fusibles peuvent causer un incendie et provoquer des blessures graves.

• Ne posez jamais de fusibles qui possèdent une protection par fusibles plus élevée. Ne remplacez les fusibles que par des fusibles de même ampérage (même couleur et même valeur indiquée) et de même taille.
• Ne réparez jamais les fusibles.
• Ne remplacez jamais de fusible par une bande de métal, un trombone ou un objet semblable.

MISE EN GARDE

• Pour éviter tout endommagement sur l'équipement électrique, coupez toujours le contact d'allumage, éteignez l'éclairage, désactivez tous les consommateurs électriques avant de remplacer un fusible.
• Si vous remplacez un fusible défectueux par un fusible de plus forte intensité, cela risque de causer des dégâts également en un autre point de l'équipement électrique.
• Les boîtes à fusibles ouvertes doivent être protégées contre toute infiltration d'humidité et de saleté. La présence d'humidité ou de saleté dans la boîte à fusibles peut entraîner un endommagement de l'équipement électrique.

Fusibles du véhicule

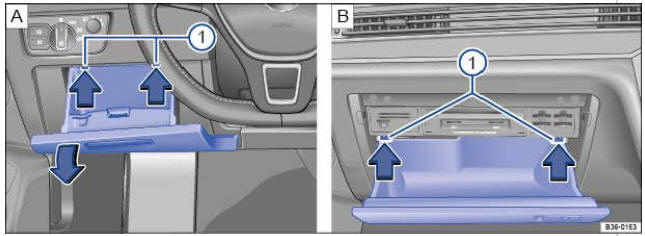

Fig. 268 Cache de la boîte à fusibles dans le tableau de bord:véhicules à direction à gauche, à gauche du volant, véhicules à direction à droite, côté passager avant

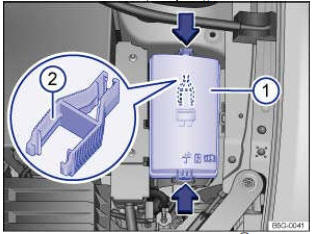

Fig. 269 Dans le compartiment-moteur:: cache (1) de la boîte à fusibles avec pince en plastique(2)

Ne remplacez les fusibles que par des fusibles de même ampérage (même couleur et même valeur indiquée) et de même taille.

Versions des fusibles

• Fusible enfichable plat standard (ATO).
• Petit fusible enfichable plat (MINI).
• Fusible-bloc (JCASE).

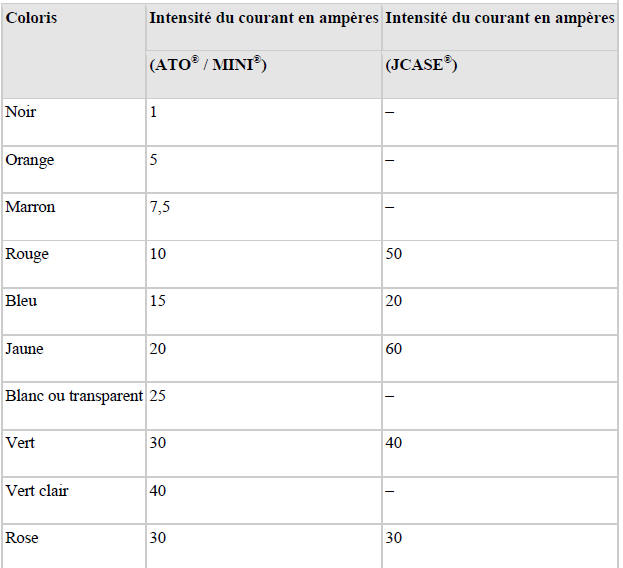

Repère-couleur des fusibles

Véhicules à direction à gauche : ouverture de la boîte à fusibles dans le tableau de bord

• Ouvrez le rangement côté conducteur→ Fig. 268


• Videz le rangement si nécessaire.
• Poussez les ergots de butée → Fig. 268 (1) vers le haut dans le sens
  de la flèche tout en continuant d'ouvrir le rangement jusqu'à ce que le porte-fusibles soit accessible.
• Pour la repose, poussez le rangement dans les logements du tableau de bord jusqu'à ce qu'il s'encliquette des deux côtés de manière audible.

Véhicules à direction à droite : ouverture de la boîte à fusibles dans le tableau de bord

Ouvrez la boîte à gants → Fig. 268

Videz la boîte à gants si nécessaire.

Poussez les ergots de butée → Fig. 268
(1) vers le haut dans le sens de la flèche tout en continuant d'ouvrir le rangement jusqu'à ce que leporte-fusibles soit accessible.

Pour la repose, poussez avec précaution le rangement vers l'avant en persistant au butée → Fig. 268 (1)

Ouverture de la boîte à fusibles dans le compartiment-moteur

• Ouvrez le capot-moteur →
  Préparation des interventions dans le compartiment-moteur
• Poussez les touches de verrouillage dans le sens des flèches pour déverrouiller le cache de la boîte à fusibles → Fig. 269 (1)
• Retirez le cache par le haut.
• Pour le reposer, placez le cache sur la boîte à fusibles et poussez-le vers le bas jusqu'à ce que le cache s'encliquette desdeux côtés de manière audible.

Une pince en plastique → Fig. 269 (2) prévue pour retirer les fusibles peut se trouver sur la face intérieure du cache de la boîte à fusibles dans le compartiment-moteur.

MISE EN GARDE

• Déposez avec précaution les couvercles des boîtes à fusibles et reposez-les correctement afin d'éviter que le véhicule ne soit endommagé.
• Les boîtes à fusibles ouvertes doivent être protégées contre toute infiltration d'humidité et de saleté. La présence d'humidité ou de saleté dans la boîte à fusibles peut entraîner un endommagement de l'équipement électrique.

Le véhicule comporte d'autres fusibles que ceux indiqués dans ce chapitre. Ils doivent être remplacés uniquement dans un atelier spécialisé.

Tableau des fusibles dans le tableau de bord

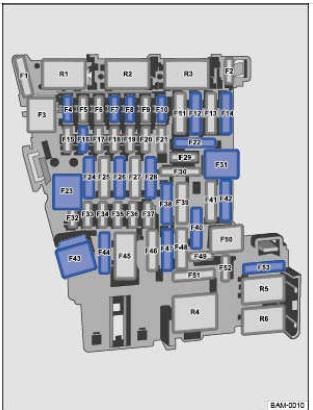

Fig. 270 Dans le tableau de bord : affectation des fusibles

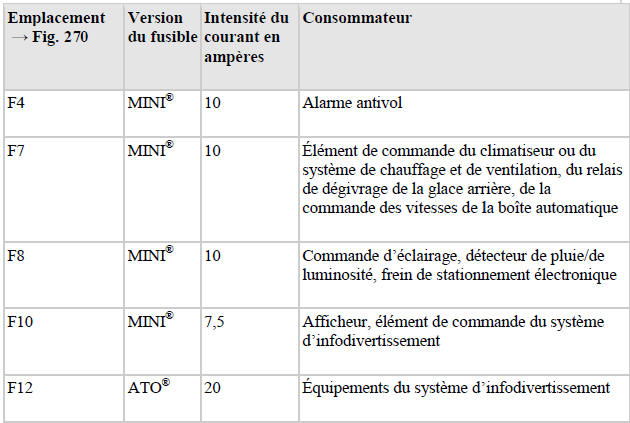

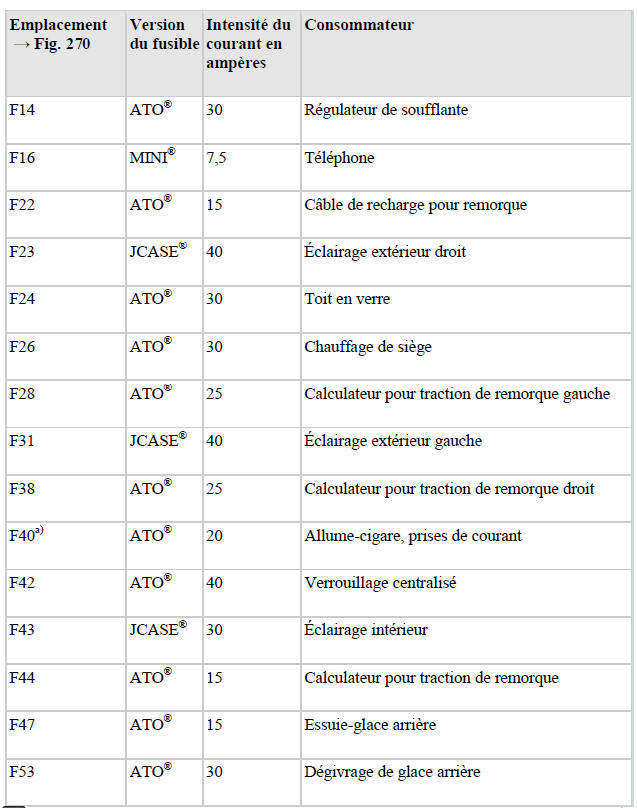

Le tableau indique l'emplacement des fusibles des consommateurs importants pour le conducteur. La colonne gauche du tableau indique l'emplacement des fusibles ; les autres colonnes indiquent la version du fusible, l'intensité du courant et le consommateur protégé.

Suivant la version et l'équipement du véhicule, il peut s'ensuivre des différences par rapport aux numéros de fusibles et aux emplacements indiqués dans le tableau. Pour connaître l'affectation exacte des fusibles, adressez-vous à un atelier spécialisé si nécessaire. Nous vous recommandons de vous adresser à votre Partenaire Volkswagen.

Les lève-glaces électriques et les sièges électriques peuvent être protégés par des coupe-circuits automatiques qui se réactivent automatiquement au bout de quelques secondes lorsque la surcharge est éliminée, par ex. en cas de glaces gelées.

a) Tenez compte de la position de montage. Emplacement des fusibles de première monte, comme indiqué sur la figure → Fig. 270

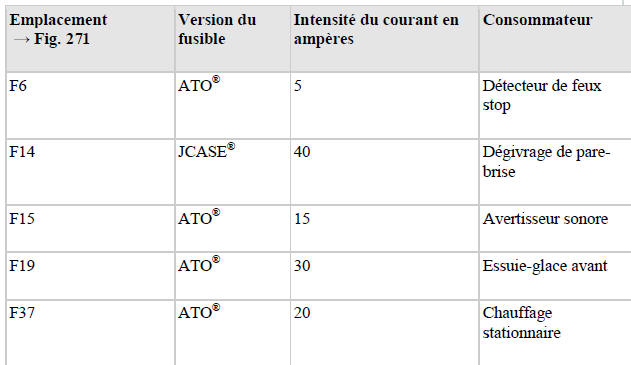

Tableau des fusibles dans le compartiment-moteur

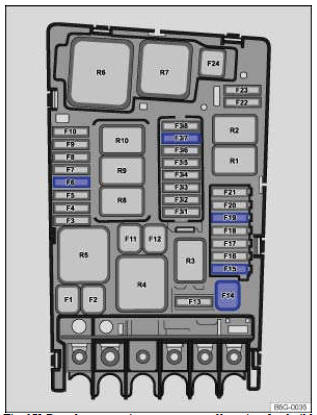

Fig. 271 Dans le compartiment-moteur: affectation des fusibles

Le tableau indique l'emplacement des fusibles des consommateurs importants pour le conducteur. La colonne gauche du tableau indique l'emplacement des fusibles ; les autres colonnes indiquent la version du fusible, l'intensité du courant et le consommateur protégé.

Suivant la version et l'équipement du véhicule, il peut s'ensuivre des différences par rapport aux numéros de fusibles et aux emplacements indiqués dans le tableau. Pour connaître l'affectation exacte des fusibles, adressez- vous à un atelier spécialisé si nécessaire. Nous vous recommandons de vous adresser à votre Partenaire Volkswagen.

Remplacement des fusibles grillés

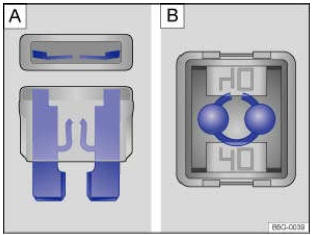

Fig. 272 Fusible grillé: fusible enfichable plat, fusible- bloc

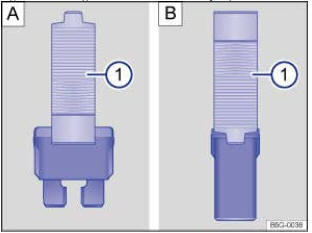

Fig. 273 Extraction ou mise en place du fusible à l'aide de la pince en plastique: fusible enfichable plat, fusible-bloc

Mesures préalables

• Coupez le contact d'allumage, éteignez l'éclairage et désactivez tous les consommateurs électriques
• Ouvrez la boîte à fusibles correspondante → Fusibles du véhicule

Détection des fusibles grillés

• Éclairez le fusible à l'aide d'une lampe de poche. Vous reconnaîtrez ainsi plus facilement un fusible grillé.
• Un fusible enfichable plat (ATO, MINI) grillé est reconnaissable à la bande de métal fondu visible par le haut et le côté du boîtier transparent →  Fig. 272 .


• Lorsqu'un fusible-bloc (JCASE)est grillé, la bande de métal fondu est visible par le haut à travers le boîtier transparent → Fig. 272

Remplacement d'un fusible

Une pince en plastique prévue pour retirer les fusibles se trouve sur la face intérieure du cache de la boîte à fusibles dans le compartiment-moteur.

• Ouvrez le cache de la boîte à fusibles dans le compartiment- moteur → Fusibles du véhicule et retirez la pince en plastique.
• Selon la version du fusible, faites glisser l'agrafe appropriée de la pince en plastique → Fig. 273
  (1) ou → Fig. 273 (1) latéralement
  sur le fusible
• Retirez le fusible vers le haut.
• Si le fusible est grillé, remplacez-le par un fusible neuf de même intensité (même couleur et mêmes inscriptions) et de même taille  →


• Après avoir mis en place le fusible neuf, clipsez la pince en plastique dans la fixation située sur la face intérieure du cache de la boîte à fusibles.
• Reposez le cache de la boîte à fusibles → Fusibles du véhicule

MISE EN GARDE

Si vous remplacez un fusible défectueux par un fusible de plus forte intensité, cela risque de causer des dégâts également en un autre point de l'équipement électrique.
