RTA Renault Master (Moteur et peripheriques): Demarrage charge
Alternateur

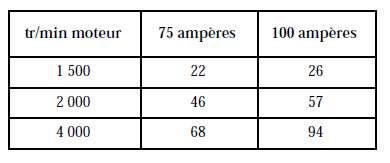

CONTROLE
Après 15 minutes d'échauffement sous tension de 13,5 volts.
FONCTIONNEMENT - DIAGNOSTIC
Ces véhicules sont équipés d'alternateurs à ventilation interne avec régulateur incorporé et voyant au tableau de bord dont le fonctionnement est le suivant :
- lorsque l'on met le contact, le voyant s'allume,
- lorsque le moteur démarre, le voyant s'éteint,
- si le voyant se rallume en cours de fonctionnement moteur, il indique un défaut de "charge".
RECHERCHE DES INCIDENTS
Le voyant ne s'allume pas en mettant le contact
Vérifier :
- la qualité des branchements électriques,
- si la lampe est grillée (pour cela, mettre le circuit à la masse ; la lampe doit s'allumer).
Le voyant s'allume moteur tournant
Il indique un défaut de charge dont l'origine peut être :
- rupture de la courroie d'alternateur, coupure du câble de charge,
- détérioration interne de l'alternateur (rotor, stator, diodes ou balais),
- défaut de régulateur,
- une surtension.
Le client se plaint d'un défaut de charge et le voyant fonctionne correctement.
Si la tension régulée est inférieure à 13,5 V, vérifier l'alternateur. Le défaut peut provenir :
- d'une diode détruire,
- d'une phase coupée,
- d'un charbonnage ou usure des pistes.
CONTROLE DE LA TENSION
Mettre un voltmètre aux bornes de la batterie, lire la tension batterie.
Démarrer le moteur et monter en régime jusqu'à ce que l'aiguille du voltmètre se stabilise sur la tension régulée.
Cette tension doit être comprise entre 13,5 V et 14,8 V.
Brancher un maximum de consommateurs, la tension régulée doit rester entre 13,5 V et 14,8 V.
ATTENTION : en cas de travaux de soudure à l'arc sur le véhicule, il est impératif de débrancher la batterie et le régulateur.
DEPOSE
Mettre le véhicule sur un pont (5 tonnes minimum) ou sur une fosse (sur chandelles).
Débrancher la batterie.
Déposer la protection sous moteur.
Déconnecter l'alternateur.

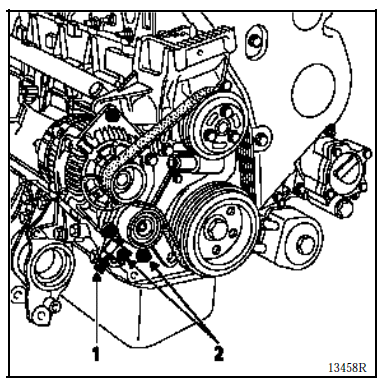

Dévisser la vis (1).
Desserrer les deux vis (2).
Dégager la courroie accessoires.
Déposer les boulons supérieur et inférieur de fixation de l'alternateur puis le dégager vers l'arrière du véhicule.
REPOSE
Reposer en sens inverse de la dépose.
Pour effectuer la tension courroie accessoires, voir chapitre "Tension courroie accessoires".

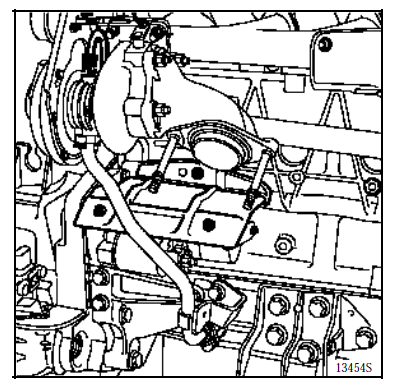

Démarreur
DEPOSE
Mettre le véhicule sur un pont (5 tonnes minimum) ou sur une fosse (sur chandelles).
Débrancher la batterie.
Déposer :
- le boîtier de filtre à air et le manchon d'entrée de filtre à air,
- l'écran thermique démarreur, si équipé.
Déconnecter le démarreur.
Déposer les trois vis de fixation du démarreur.
REPOSE
Reposer en sens inverse de la dépose.
