Notice d'utilisation Volkswagen Tiguan 2016: Enjoliveurs de roue

Informations complémentaires et avertissements

• Outillage de bord → Outillage de bord

AVERTISSEMENT

Des enjoliveurs de roue inappropriés et un mauvais montage des enjoliveurs de roue peuvent causer des blessures graves et des accidents

• Des enjoliveurs de roue mal montés peuvent se détacher pendant la marche du véhicule et mettre en danger les autres usagers de la route.
• N'utilisez pas d'enjoliveurs endommagés.
• Assurez-vous toujours que la ventilation nécessaire au refroidissement des freins n'est pas interrompue ou réduite. Cela s'applique également en cas de montage ultérieur d'enjoliveurs de roue. Une arrivée d'air insuffisante peut entraîner une distance de freinage bien plus longue.

MISE EN GARDE

Déposez avec précaution les enjoliveurs et reposez-les correctement afin d'éviter que le véhicule ne soit endommagé.

Enjoliveur central

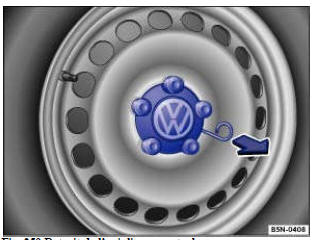

Fig. 259 Retrait de l'enjoliveur central

L'enjoliveur central sert à protéger les boulons de roue et doit être remis en place après le changement de la roue.

• Pour le retirer, prenez l'étrier métallique dans l'outillage de bord → Outillage de bord et accrochez-le  sur l'arête de l'enjoliveur → Fig. 259 .
• Détachez l'enjoliveur dans le sens de la flèche.
• Pour le mettre en place, comprimez l'enjoliveur central contre la jante jusqu'à ce qu'il s'encliquette de manière perceptible.

L'enjoliveur central sert à protéger les boulons de roue et doit être remis en place après le changement de la roue.

Enjoliveur de roue plein

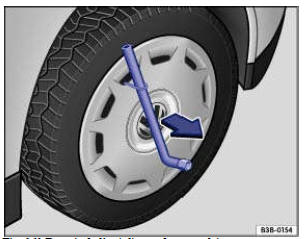

Fig. 260 Retrait de l'enjoliveur de roue plein

L'enjoliveur plein sert à protéger les boulons de roue et doit être remis en place après le changement de la roue.

Retrait de l'enjoliveur de roue plein

• Prenez la clé démonte-roue et l'étrier métallique dans l'outillage de bord → Outillage de bord
• Accrochez l'étrier métallique dans l'un des évidements de l'enjoliveur de roue plein
• Faites passer la clé démonte-roue à travers l'étrier métallique → Fig. 260 et retirez l'enjoliveur de roue plein dans le sens de la flèche.

Repose de l'enjoliveur de roue plein

Avant de remettre en place l'enjoliveur de roue plein, vous devez visser le boulon antivol de roue en position → Fig. 263(2) ou (3). Il n'est sinon pas possible de monter l'enjoliveur de roue plein.

L'enjoliveur de roue plein doit être enfoncé sur la jante de telle sorte que la découpe de valve se trouve au pneu → Fig. 263 (1) . Lorsque vous remettez en place l'enjoliveur sur toute sa circonférence.

Capuchons des boulons de roue

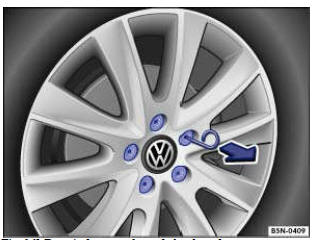

Fig. 261 Retrait des capuchons de boulons de roue

Les capuchons servent à protéger les boulons de roue et doivent être remis en place après le changement de la roue.

• Prenez l'étrier métallique dans l'outillage de bord → Outillage de bord
• Faites passer l'étrier métallique à travers l'ouverture du capuchon → Fig. 261 et retirez-le dans le sens de la flèche.

Le boulon antivol de roue possède un capuchon spécifique. Ce capuchon ne peut être monté que sur un boulon antivol de roue et non sur un boulon de roue classique.
