Notice d'utilisation Renault Master 2014: Régulateur-limiteur de vitesse

RÉGULATEUR-LIMITEUR DE VITESSE : fonction limiteur

Le limiteur de vitesse est une fonction qui vous aide à ne pas dépasser une vitesse de roulage que vous aurez choisie, appelée vitesse limitée.

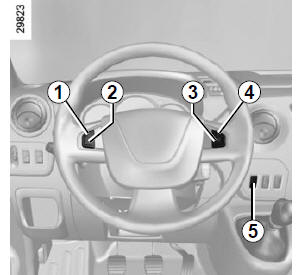

Commandes

1. Activation, mémorisation et variation croissante de la vitesse limitée (+).
2. Variation décroissante de la vitesse limitée (-).
3. Mise en veille de la fonction (avec mémorisation de la vitesse limitée) (O).
4. Activation avec rappel de la vitesse limitée mémorisée (R).
5. Contacteur général Marche/Arrêt.

Mise en service

Pressez le contacteur 5 côté . Le
témoin 6 s'allume en orange, et le message " limiteur " apparaît au tableau de bord accompagné de tirets, pour indiquer que le limiteur de vitesse est en service et en attente de l'enregistrement d'une vitesse de limitation.

Pour enregistrer la vitesse courante, pressez le contacteur 1 (+) : la vitesse minimum enregistrée sera de 30 km/ h.

Conduite

Lorsqu'une vitesse limitée est mémorisée, tant que cette vitesse n'est pas atteinte, la conduite est similaire à celle d'un véhicule non équipé d'un limiteur de vitesse.

Dès que vous atteignez la vitesse enregistrée, toute action sur la pédale d'accélérateur ne permettra pas le dépassement de la vitesse programmée sauf en cas de besoin (voir paragraphe " Dépassement de la vitesse limitée " ).

Variation de la vitesse limitée

Vous pouvez faire varier la vitesse limitée en agissant par appuis successifs sur :

• Le contacteur 1 (+) pour augmenter la vitesse ;
• Le contacteur 2 (-) pour diminuer la vitesse.

La fonction limiteur de vitesse n'agit en aucun cas sur le système de freinage.

Dépassement de la vitesse limitée

À tout moment, il est possible de dépasser la vitesse limitée, pour cela : enfoncez franchement et à fond la pédale d'accélérateur (au-delà du " point dur " ).

Durant le temps de dépassement, la vitesse de consigne clignote au tableau de bord.

Ensuite, dans la mesure du possible, relâchez la pédale d'accélérateur : la fonction limiteur de vitesse revient dès que vous atteignez une vitesse inférieure à la vitesse mémorisée.

Impossibilité pour la fonction de tenir la vitesse limitée

En cas de forte descente, la vitesse limitée ne peut être maintenue par le système : la vitesse mémorisée clignote au tableau de bord pour vous en informer.

Mise en veille de la fonction

La fonction limiteur de vitesse est suspendue lorsque vous agissez sur le contacteur 3 (O). Dans ce cas la vitesse limitée reste mémorisée et le message " en mémoire " accompagné de cette vitesse, apparaît au tableau de bord.

Rappel de la vitesse limitée

Si une vitesse est mémorisée, il est possible de la rappeler par appui sur le contacteur 4 (R).

Arrêt de la fonction

La fonction limiteur de vitesse est interrompue lorsque vous agissez sur le contacteur 5. Dans ce cas il n'y a plus de vitesse mémorisée. L'extinction du témoin orange
au tableau de bord confirme l'arrêt de la fonction.

Lorsque le limiteur est mis en veille, un appui sur le contacteur 1 (+) réactive la fonction sans tenir compte de la vitesse mémorisée : c'est la vitesse à laquelle roule le véhicule qui est prise en compte.

RÉGULATEUR-LIMITEUR DE VITESSE : fonction régulateur

Le régulateur de vitesse est une fonction qui vous aide à maintenir votre vitesse de roulage à une valeur constante que vous aurez choisie, appelée vitesse de régulation.

Cette vitesse de régulation est réglable de façon continue à partir de 30 km/ h.

La fonction régulateur de vitesse n'agit en aucun cas sur le système de freinage.

Commandes

1. Activation, mémorisation et variation croissante de la vitesse de régulation (+).
2. Variation décroissante de la vitesse de régulation (-).
3. Mise en veille de la fonction (avec mémorisation de la vitesse de régulation) (O).
4. Activation avec rappel de la vitesse de régulation mémorisée (R).
5. Contacteur général Marche/Arrêt.

Cette fonction est une aide supplémentaire à la conduite. Cependant, la fonction n'intervient pas à la place du conducteur.

Risque d'accident.

Mise en service

Pressez le contacteur 5 côté .

Le témoin 6 s'allume en vert et le message " régulateur " apparaît au tableau de bord accompagné de tirets pour indiquer que la fonction régulateur est en service et en attente de l'enregistrement d'une vitesse de régulation.

Mise en régulation de vitesse

À vitesse stabilisée (supérieure à 30 km/ h environ), pressez le contacteur 1 (+) ou 2 (-) : la fonction est activée et la vitesse courante est mémorisée.

La mise en régulation est confirmée par l'allumage du témoin 7 en plus du témoin 6.

Conduite

Lorsqu'une vitesse de régulation est mémorisée et que la régulation est activée, votre pied peut être enlevé de la pédale d'accélérateur.

Attention, il est toutefois conseillé de garder les pieds à proximité des pédales pour être prêt à intervenir en cas d'urgence.

Variation de la vitesse de régulation

Vous pouvez faire varier la vitesse de régulation en agissant par appuis successifs sur :

• le contacteur 1 (+) pour augmenter la vitesse,
• le contacteur 2 (-) pour diminuer la vitesse.

La fonction régulateur de vitesse n'agit en aucun cas sur le système de freinage.

Dépassement de la vitesse de régulation

À tout moment, il est possible de dépasser la vitesse de régulation en agissant sur la pédale d'accélérateur. Durant le temps de dépassement, la vitesse de régulation clignote au tableau de bord.

Ensuite, relâchez la pédale d'accélérateur : après quelques secondes, votre véhicule reprend automatiquement la vitesse de régulation initiale.

Impossibilité pour la fonction de tenir la vitesse de régulation

En cas de forte descente, la vitesse de régulation ne peut être maintenue par le système : la vitesse mémorisée clignote au tableau de bord pour vous en informer.

Mise en veille de la fonction

La fonction est suspendue lorsque vous agissez sur :

• le bouton 3 (O) ;
• la pédale de frein ;
• la pédale d'embrayage ou le passage en position neutre pour les véhicules à boîtes de vitesses automatique

Dans les trois cas, la vitesse de régulation reste mémorisée et le message " en mémoire " apparaît au tableau de bord.

La mise en veille est confirmée par l'extinction du témoin vert .

Rappel de la vitesse de régulation

Si une vitesse est mémorisée, il est possible de la rappeler, après vous être assuré que les conditions de circulation sont adaptées (trafic, état de la chaussée, conditions météorologiques...).

Vitesse du véhicule supérieure à 30 km/ h, appuyez sur le contacteur 4 (R).

Nota : si la vitesse précédemment enregistrée est beaucoup plus élevée que la vitesse courante, le véhicule accélérera fortement jusqu'à ce seuil.

Lorsque le régulateur est suspendu, un appui sur le contacteur 1 (+) réactive la fonction régulateur sans tenir compte de la vitesse mémorisée : c'est la vitesse à laquelle roule le véhicule qui est prise en compte.

Arrêt de la fonction

La fonction régulateur de vitesse est interrompue lorsque vous agissez sur le contacteur 5, dans ce cas, il n'y a plus de vitesse mémorisée.

L'extinction des témoins
et au
tableau de bord confirme l'arrêt de la fonction.

La mise en veille ou l'arrêt de la fonction régulateur de vitesse n'entraîne pas de diminution rapide de la vitesse : il vous faut freiner par appui sur la pédale de frein.

VÉHICULE AVEC LA FONCTION " BRIDAGE VITESSE "

La vitesse du véhicule peut être limitée en permanence à une vitesse de bridage suivant le véhicule ou la législation locale.

Consultez un Représentant de la marque pour modifier la valeur ou activer/ désactiver la fonction.

Dans le cas d'un bridage règlementaire (suivant véhicule), cette fonction ne peut pas être désactivée.

L'étiquette 1 collée sur la planche de bord vous rappelle la vitesse de bridage.

Cas particulier : si votre véhicule est équipé du Régulateur-Limiteur de vitesse, l'appui franc et à fond sur la pédale d'accélérateur (au-delà du " point dur " ) ne permet pas de dépasser la vitesse de bridage (reportez-vous au paragraphe " Limiteur de vitesse " ).

Dans les situations exceptionnelles (exemple : forte pente...), la vitesse de bridage peut être légèrement dépassée car le dispositif n'intervient pas sur le système de freinage.

La fonction n'intervient pas à la place du conducteur.

Elle ne peut donc, en aucun cas, remplacer le respect des limitations de vitesse, ni la vigilance, ni la responsabilité du conducteur.

AIDE AU PARKING

Principe de fonctionnement

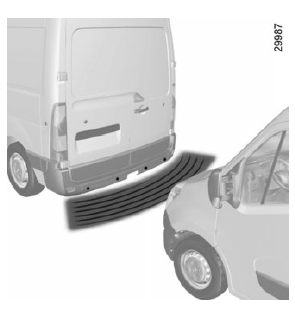

Des détecteurs à ultrasons, implantés dans le bouclier arrière du véhicule, " mesurent " la distance entre le véhicule et un obstacle lors d'une marche arrière.

Cette mesure se traduit par des bips sonores dont la fréquence augmente avec le rapprochement de l'obstacle, jusqu'à devenir un son continu lorsque l'obstacle se situe à environ 25 centimètres du véhicule.

Lors du passage de la marche arrière, un bip retentit. Si le bip est long (3 secondes), il signale une anomalie de fonctionnement.

Nota : veillez à ce que les détecteurs ultrasons ne soient pas occultés (saletés, boue, neige...).

En cas de choc sur le soubassement du véhicule (exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (exemple : déformation d'un essieu...).

Afin d'éviter tout risque d'accident, faites contrôler votre véhicule par un Représentant de la marque.

Cette fonction est une aide supplémentaire qui indique, par le biais des signaux sonores, la distance entre le véhicule et un obstacle lors d'une marche arrière.

Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu'il n'y ait pas d'obstacles mobiles (tels qu'un enfant, un animal, une poussette, un vélo...) ou un obstacle trop petit ou trop fin (pierre de taille moyenne, piquet très fin...) lors de la manoeuvre.

Désactivation ponctuelle du système

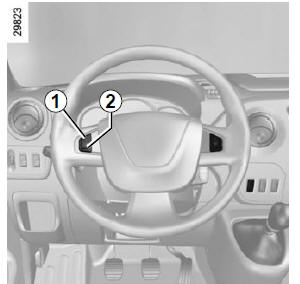

Appuyez sur le contacteur 1 pour désactiver le système.

Le témoin intégré à l'interrupteur s'allume pour vous rappeler que le système est désactivé.

Un nouvel appui réactivera le système et le témoin s'éteindra.

Le système se réactive automatiquement après avoir coupé le contact et redémarré le moteur.

Désactivation prolongée du système

Vous pouvez désactiver le système de manière durable par un appui long sur le contacteur 1.

Le témoin intégré à l'interrupteur reste allumé en permanence.

Le système ainsi désactivé pourra être réactivé par un nouvel appui long.

Anomalie de fonctionnement

Lorsque le système détecte une anomalie de fonctionnement un bip sonore retentit, pendant environ 3 secondes pour vous en avertir. Consultez un Représentant de la marque.
